Alta eficiência com um ciclo rápido de operação

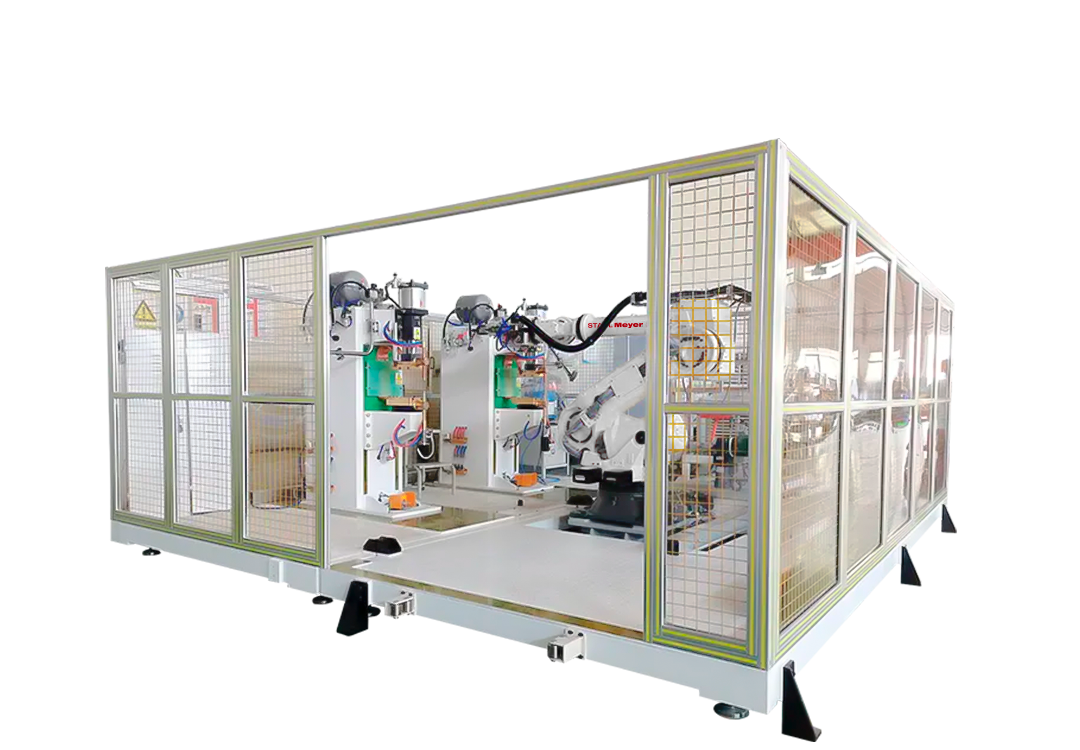

As células de soldagem robótica da Stahl Meyer são soluções avançadas que proporcionam maior eficiência produtiva, qualidade superior e redução de custos operacionais para a indústria. Com processos automatizados e precisos, garantem soldas uniformes e de alta resistência, minimizando a necessidade de mão de obra altamente especializada. Além de otimizar o tempo de produção, contribuem para maior competitividade no mercado, elevando o reconhecimento e a confiabilidade dos produtos soldados.
Automação completa, economia de mão de obra e qualidade consistente:
A estação é totalmente automatizada, possibilitando a gestão por apenas um operador, reduzindo falhas humanas na qualidade do produto.
- Integração de soldagem por pontos e projeção.
- Posicionamento por câmera CCD visual.
- O robô realiza carregamento e descarregamento de maneira inteligente e precisa.
- Uma única pessoa gerencia a estação, enquanto duas estações podem soldar 11 tipos de peças.
- Economiza 3 operadores, enquanto a automação resolve problemas de qualidade causados por erros humanos.
Redução no uso e custos de manutenção de ferramentais, além de economia de tempo:
- O design desenvolvido pelos engenheiros permite que as peças sejam montadas em um único ferramental.
- Um cilindro fixa a montagem, e o robô move o ferramental para as estações de soldagem por pontos e projeção.
- O número de ferramentais foi reduzido para 11, diminuindo o uso em 60%.
- Isso reduz significativamente os custos de manutenção e armazenamento.
Conexão de dados de soldagem com o sistema MES, garantindo análise e qualidade:
- A estação utiliza controle por barramento para capturar parâmetros como corrente, pressão, tempo, pressão de água e deslocamento das máquinas de solda.
- Esses parâmetros são comparados em curvas, e os sinais OK ou NG são transmitidos para o computador central.
- A estação é conectada ao sistema MES da oficina, permitindo que os gerentes monitorem a operação em tempo real no escritório.
- Isso previne problemas como soldagem falsa, descolagem ou soldagem errada, assegurando a qualidade do processo.

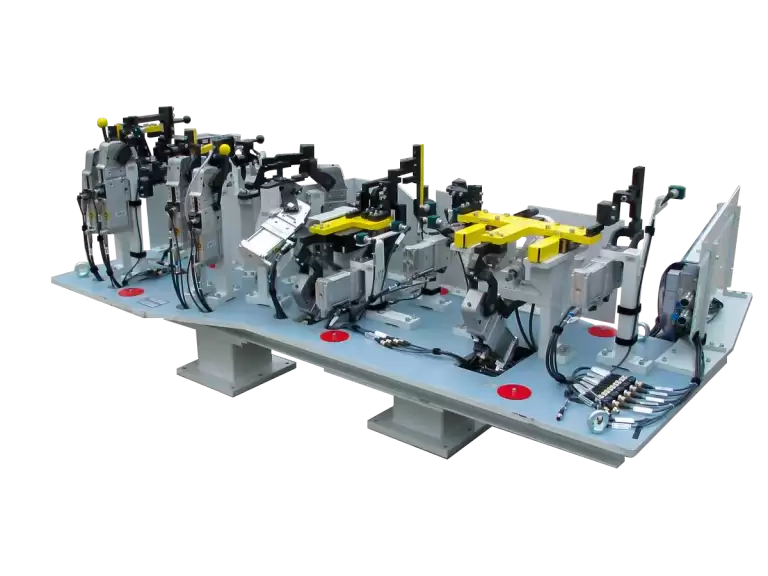

Dispositivos de Solda

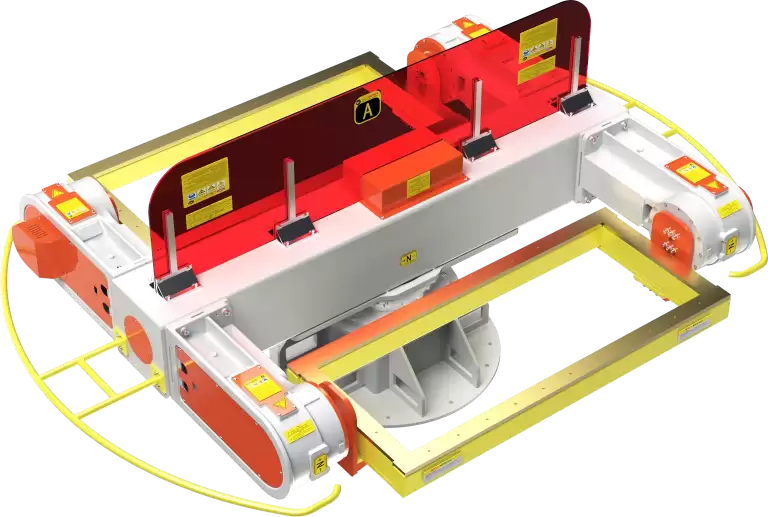

Posicionador de Solda
BRUS 10/1455
Tabela de Especificações
| Modelo | CR-BRUS 50/2180 |
|---|---|
|
Alimentação |
380V Trifásico |
|
Capacidade de Carga da Mesa |
1000 kg |
|
Corrente Máxima Permitida para Controladora |
16A |
|
Corrente Máxima Permitida para Fonte |
63A |
|
Dimensões da Célula |
3006 mm x 2688 mm x 2881 mm |
|
Dimensões da Mesa |
750 x 1000 mm |
|
Peso |
2220 kg |
|
Potência em kVA |
26 kVA |
|
Pressão |
6 BAR |
|
Tamanho em mº |
8,64 m² |
|
Vazão |
8,8 I/s |
Transforme Sua Produção Hoje Mesmo!
Não fique para trás! O FUTURO está aqui. Descubra como as células de solda de projeção podem otimizar seu processo, reduzir custos e aumentar a precisão
