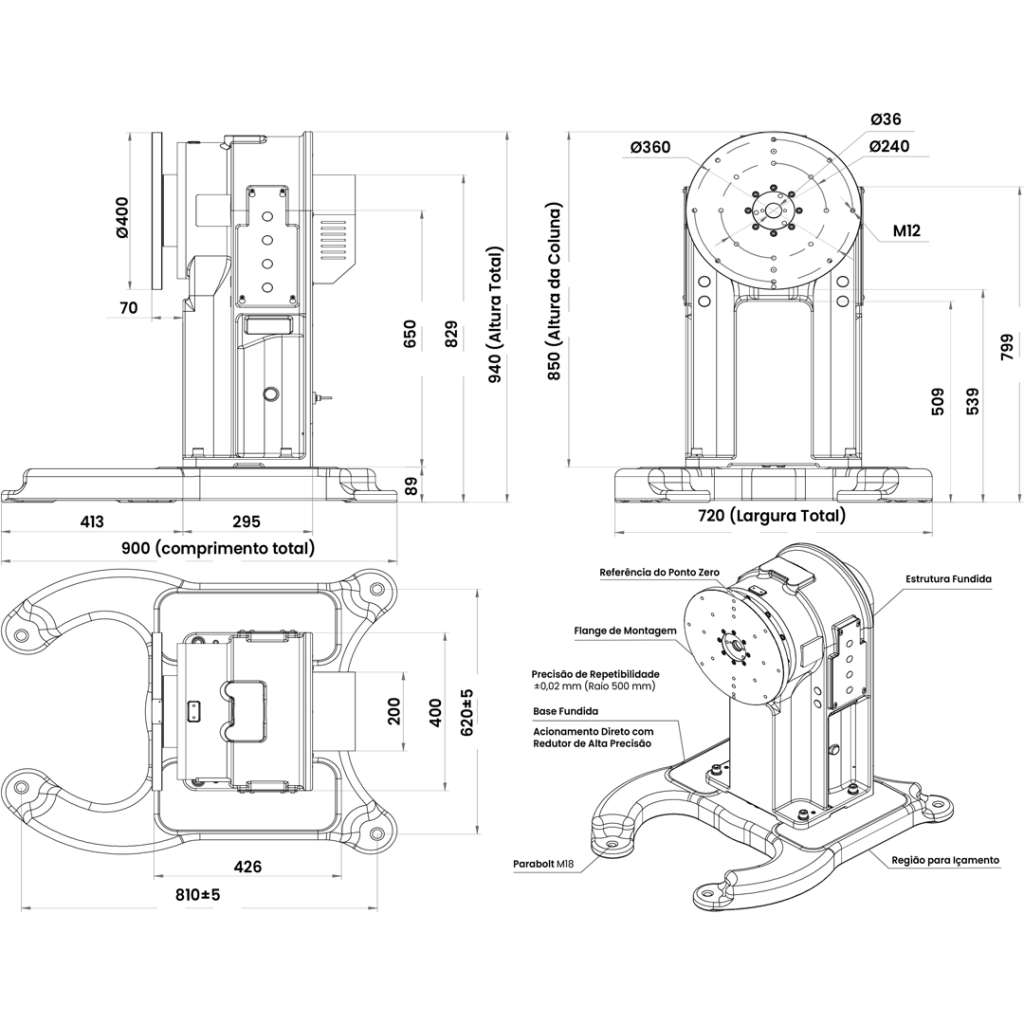

PSCS 150
POSICIONADOR DE SOLDA, COLUNA SIMPLES, 1 EIXO
| Especificações | PSCS 150 |
|---|---|
|
Carga |
150 Kg |
|
Número de Eixos |
1 Eixo, 1 Acionamento (versão fundida) |
|
Potência e Torque do Motor |
1.5 kW / 7.2 N·m |
|
Modelo do Redutor |
27C (RV Eixo oco) |
|
Redução |
184:1 |
|
Velocidade de Saída Nominal |
65°/seg |
|
Velocidade Máxima de Saída |
98°/seg |
|
Torque de Saída Nominal |
1100 N·m |
|
Excentricidade Permitida |
≤200 mm |
|
Precisão de Repetibilidade |
± 0,02 mm (R500) |
|
Flange de Montagem do Motor |
Flange 130 / eixo 22 mm |
|
Tempo de Giro 180° |
3 seg |
|
Faixa de Giro |
Configuração padrão: rotação de ±360° ou rotação infinita personalizada |
|
Material da Base |
Aço fundido modular |
|
Forma de Condução Elétrica |
Conexão direta estanhada resistente à alta temperatura
de 70 mm² (para 350A) / Opcional: 140 mm² para 500A /
Soldagem durável e amigável ao motor com desempenho estável |
|
Cor Padrão |
(Fosfatização / Jateamento / Pintura a Pó) Configuração Padrão:
Corpo em cinza-claro RAL7035 / Chaparia metálica em laranja RAL2004 |
Nota:
A seleção do motor se baseia na estimativa de torque. Distâncias excêntricas maiores exigem redutor e motor mais robustos. Interfaces especiais de motor incluem adaptadores. Informe-nos se for utilizar uma máquina de solda de 500A, pois ela exige fiação adicional.
A configuração padrão inclui redutor Cicloidal RV.
Configuração Padrão: PSCS 150-400-R850
| Modelo | Carga | Diâmetro da Flange | Raio de Giro |
|---|---|---|---|
|
PSCS |
150 Kg |
400 mm |
650 mm |
|
– |
250 Kg |
770 mm |
850 mm |
|
– |
– |
3000 mm |
1050 mm |
PSCS 250
POSICIONADOR DE SOLDA, COLUNA SIMPLES, 1 EIXO
| Especificações | PSCS 250 |
|---|---|
|
Carga |
250 Kg |
|
Número de Eixos |
1 Eixo, 1 Acionamento (versão fundida) |
|
Potência e Torque do Motor |
2.0 kW / 9.5 N·m |
|
Modelo do Redutor |
50C (RV Eixo Oco) |
|
Redução |
246:1 |
|
Velocidade de Saída Nominal |
48.7°/seg |
|
Velocidade Máxima de Saída |
73°/seg |
|
Torque de Saída Nominal |
1950 N·m |
|
Excentricidade Permitida |
≤200 mm |
|
Precisão de Repetibilidade |
± 0,02 mm (R500) |
|
Flange de Montagem do Motor |
Flange 130 / eixo 22 mm |
|
Tempo de Giro 180° |
3,5 seg |
|
Faixa de Giro |
Configuração padrão: rotação de ±360° ou rotação infinita personalizada |
|
Material da Base |
Aço fundido modular |
|
Forma de Condução Elétrica |
Conexão direta estanhada resistente à alta temperatura
de 70 mm² (para 350A) / Opcional: 140 mm² para 500A /
Soldagem durável e amigável ao motor com desempenho estável |
|
Cor Padrão |
(Fosfatização / Jateamento / Pintura a Pó) Configuração Padrão:
Corpo em cinza-claro RAL7035 / Chaparia metálica em laranja RAL2004 |
Nota:
A seleção do motor se baseia na estimativa de torque. Distâncias excêntricas maiores exigem redutor e motor mais robustos. Interfaces especiais de motor incluem adaptadores. Informe-nos se for utilizar uma máquina de solda de 500A, pois ela exige fiação adicional.
A configuração padrão inclui redutor Cicloidal RV.
| Modelo | Carga | Diâmetro da Flange | Raio de Giro |
|---|---|---|---|
|
PSCS |
150 Kg |
400 mm |
650 mm |
|
– |
250 Kg |
770 mm |
850 mm |
|
– |
– |
3000 mm |
1050 mm |
