| Modelo | PTL-WD250 | |
|---|---|---|
|
Carga Máxima |
250 KG |
|
|
Tipo de Trilho |
Uso especializado para Cobot/Robôs de Pequena Carga
(Alta Precisão e Durabilidade) |
|
|
Robôs Compatíveis |
Cobot (Carga do robô: 6kg / Comprimento do braço: < 1 metro)
Qualquer marca |
|
|
Potência Nominal e Torque |
0.75KW / 2.7Nm |
|
|
Modelo do Redutor |
Japan Shimpo 90 séries, Alta Precisão de Arco-Minuto |
|
|
Taxa de Redução Total |
10:1 |
|
|
Velocidade Nominal |
800mm/s |
|
|
Velocidade Máxima |
1200mm/s (Customizável para Requisitos Especiais) |
|
|
Torque Máximo |
700N.M |
|
|
Bandeja para Fios de Solda / Caixa Elétrica |
Opcional |
|
|
Precisão de Posicionamento Repetitivo |
± 0.02mm (Especificação separada necessária para maior precisão) |
|
|
Guia Linear Padrão |
Taiwan AirTac (Opcional: Hiwin / PMI / THK) 25 * 4 Conjuntos |
|
|
Cremalheira / Roda de Feltro |
Engrenagem Helicoidal Taiwan (36 dentes, raio do dente 35,2mm)
com curso linear de 2400mm por repetição |
|
|
Sistema de Lubrificação Automática |
Taiwan Bestar Totalmente Automático (Controle de Intervalo de Tempo) |
|
|
Corrente Transportadora |
Externa: Configuração adicional sob especificação
Interna: Totalmente fechado com Placa Defletora (Marca Premium) |
|
|
Distribuidor Volumétrico / Tubulação de Óleo |
Taiwan Bestar |
|
|
Comprimento Máximo |
12m |
|
|
Tratamento de Superfície |
Jateamento / Fosfatização / Têmpera / Pintura Eletrostática |
|
|
Flange de Montagem do Motor do Eixo Horizontal |
Flange 90 / Eixo: 17mm / Tipo: clamp |
|
|
Base do Robô |
Padrão |
|
|
Pedal |
Suporte para tráfego de pedestres |
|
|
Chapa Deslizante em L |
Metal semi-fechado |
|
|
Cor Padrão |
Estrutura Principal: Cinza RAL7035 / Chapa Metálica: Laranja RAL2004 |
|
|
Extensão de Acoplamento |
Extensível por junção segmentada até 100 metros |
|
- Adequado para Robôs Colaborativos e robôs articulados com carga de até 6kg e peso total (incluindo o robô) inferior a 100kg;
- A estrutura da máquina possui um design monolítico, garantindo alta estabilidade e superfície reforçada;
- A Superfície do trilho passa por usinagem de precisão, garantindo alta precisão de deslocamento e longa durabilidade;
- Lubrificação automática, fosfatização e pintura eletrostática.

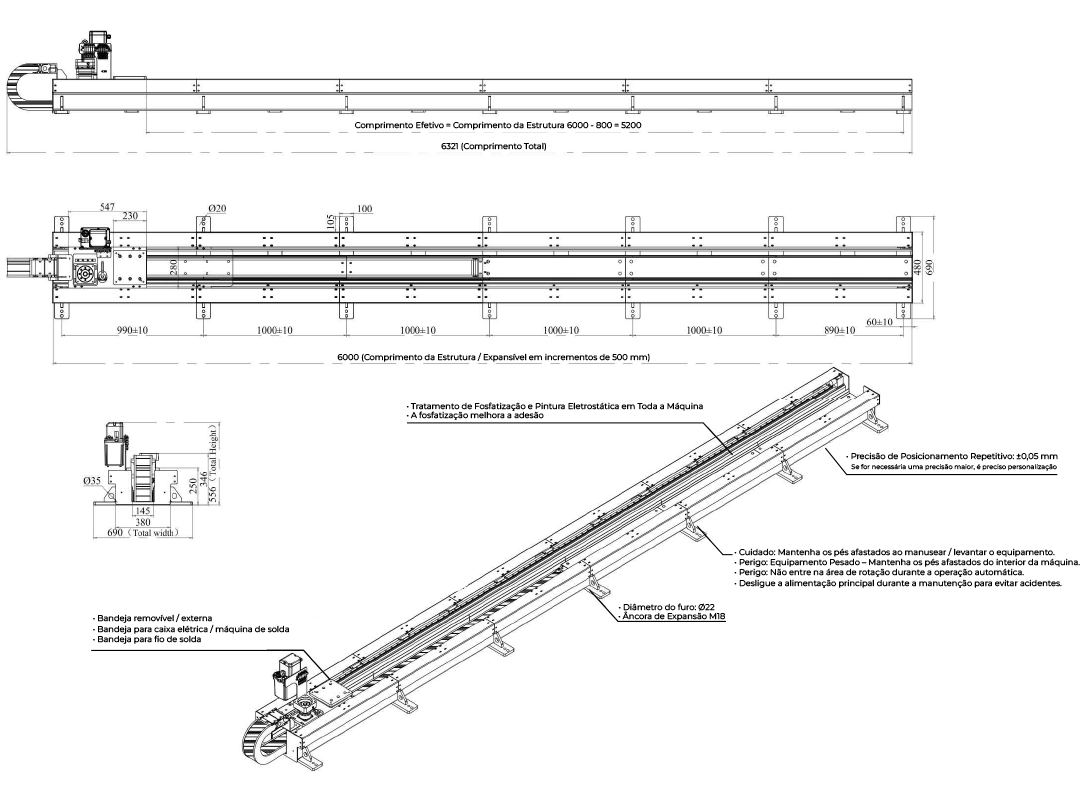

PTL-WD250
Posicionadores de Trilhos Lineares
Tipos de Modelos
Modelo Padrão: PTL-WD250-4000-1R-H250
| Modelo do Posicionador |
|---|
|
PTL-WD250 |
| Comprimento Máximo |
|---|
|
2000:2000 mm |
|
3000:3000 mm |
|
4000:4000 mm |
|
5000:5000 mm |
|
6000:6000 mm |
|
7000:7000 mm |
|
8000:8000 mm |
|
9000:9000 mm |
|
… |
|
99000:99000 mm |
| Quantidade de Robôs |
|---|
|
1R: 1pcs |
|
2R: 2pcs |
| Altura da Base do Robô |
|---|
|
H250:250 mm |
|
H500:500 mm |
| Palete Externo para Caixa Elétrica / Máquina de Solda / Fio em Bobina |
|---|
|
Vazio: Sem Palete / Apenas Robô |
|
D: Apenas Caixa Elétrica / Máquina de Solda + 1 Palete Móvel |
|
Z: Apenas Fio em Bobina + 1 Palete Móvel |
|
DZ: Fio em Bobina + Caixa Elétrica / Máquina de Solda + 2 Paletes Móveis |
| Modelo | PTL-WD500 | |
|---|---|---|
|
Carga Máxima |
500 KG |
|
|
Tipo de Trilho |
Robô de Manuseio (Versão de Alta Precisão e Durabilidade) |
|
|
Robôs Compatíveis |
Qualquer marca / Comprimento do braço robótico < 2 metros / carga < 20 kg |
|
|
Potência Nominal e Torque |
2.0KW / 9.5N.m |
|
|
Modelo do Redutor |
Japan Shinpo 115C Estágio Duplo, Alta Precisão de 3 Minutos de Arco |
|
|
Taxa de Redução Total |
10:1 |
|
|
Velocidade Nominal |
800mm/s |
|
|
Velocidade Máxima |
1200mm/s (Customizável para Requisitos Especiais) |
|
|
Torque Máximo |
1900N.M |
|
|
Bandeja para Fios de Solda / Caixa Elétrica |
Freio Opcional |
|
|
Precisão de Posicionamento Repetitivo |
± 0.02mm (Especificação separada necessária para maior precisão) |
|
|
Guia Linear Padrão |
Taiwan AirTac (Opcional: Hiwin / PMI / THK) Versão Reforçada * 6 unidades |
|
|
Cremalheira / Roda de Feltro |
Taiwan Jingte M2 Engrenagem Helicoidal (36 dentes, raio 38,2 mm) com deslocamento linear de 240 mm por rotação |
|
|
Sistema de Lubrificação Automática |
Taiwan Bestar Totalmente Automático (Controle de Intervalo de Tempo) |
|
|
Corrente Transportadora |
Despo embutido totalmente fechado com placa de deflexão (marca de alto padrão) / Configuração externa requer especificação separada |
|
|
Distribuidor Volumétrico / Tubulação de Óleo |
Taiwan Bestar |
|
|
Comprimento Máximo |
12m |
|
|
Tratamento de Superfície |
Jateamento / Fosfatização / Têmpera / Pintura Eletrostática |
|
|
Flange de Montagem do Motor do Eixo Horizontal |
Flange de 130 mm / eixo de 22 mm / tipo de fixação por grampo |
|
|
Base do Robô |
Padrão |
|
|
Pedal |
Suporte para tráfego de pedestres |
|
|
Chapa Deslizante em L |
Aço fundido |
|
|
Cor Padrão |
Estrutura Principal: Cinza-Branco RAL7035 / Chapa Metálica: Laranja RAL2004 |
|
|
Extensão de Acoplamento |
Extensível por junção segmentada até 100 metros |
|
A placa em L é feita de ferro fundido nodular e é equipada com um trilho de segurança para a placa deslizante, com alta rigidez, é adequada para características abrangentes, como estabilidade em baixa velocidade sem vibração e estabilidade em alta velocidade. A estrutura da máquina adota uma construção monolítica e passa por têmpera integral, fosfatização e tratamento de superfície.
Por fim, a superfície do trilho é usinada com precisão para garantir a precisão do trilho, alta repetibilidade de posicionamento, longa vida útil, durabilidade sob tráfego de pessoas e outras características.
É compatível com robôs de solda de qualquer marca. Os sensores de origem e de limite são interruptores de viagem Omron (não necessários para controle de eixo externo; especifique se o controle de eixo externo for necessário).

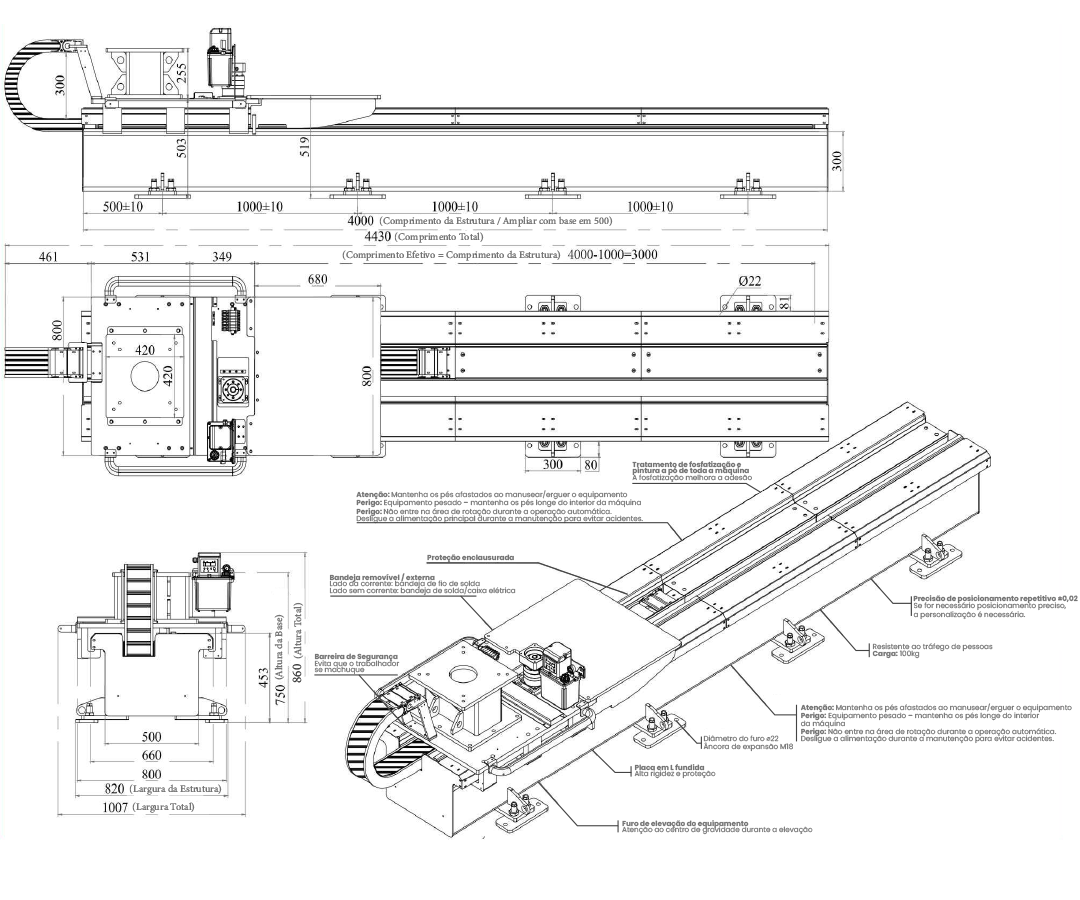

PTL-WD500
Posicionadores de Trilhos Lineares
Tipos de Modelos
Modelo Padrão: PTL-WD500-4000-1R-H500-D
| Modelo do Posicionador |
|---|
|
PTL-WD500 |
| Comprimento Máximo |
|---|
|
2000:2000 mm |
|
3000:3000 mm |
|
4000:4000 mm |
|
5000:5000 mm |
|
6000:6000 mm |
|
7000:7000 mm |
|
8000:8000 mm |
|
9000:9000 mm |
|
… |
|
99000:99000 mm |
| Quantidade de Robôs |
|---|
|
1R: 1pcs |
|
2R: 2pcs |
| Altura da Base do Robô |
|---|
|
H250:250 mm |
|
H500:500 mm |
| Palete Externo para Caixa Elétrica / Máquina de Solda / Fio em Bobina |
|---|
|
Vazio: Sem Palete / Apenas Robô |
|
D: Apenas Caixa Elétrica / Máquina de Solda + 1 Palete Móvel |
|
Z: Apenas Fio em Bobina + 1 Palete Móvel |
|
DZ: Fio em Bobina + Caixa Elétrica / Máquina de Solda + 2 Paletes Móveis |
| Modelo | PTL-WD900 | |
|---|---|---|
|
Carga Máxima |
900 KG |
|
|
Tipo de Trilho |
Trilho linear para robô de solda (500*300) |
|
|
Robôs Compatíveis |
Qualquer marca / carga <20kg |
|
|
Potência Nominal e Torque |
2.0KW / 9.5N.m |
|
|
Modelo do Redutor |
Japan Shinpo 115C Estágio Duplo, Alta Precisão de 3 arcos por minuto |
|
|
Taxa de Redução Total |
20:1 |
|
|
Velocidade Nominal |
500mm/s |
|
|
Velocidade Máxima |
600mm/s (Customizável para Requisitos Especiais) |
|
|
Torque Máximo |
3500N.M |
|
|
Bandeja para Fios de Solda / Caixa Elétrica |
Freio Opcional |
|
|
Precisão de Posicionamento Repetitivo |
± 0.02mm (Especificação separada necessária para maior precisão) |
|
|
Guia Linear Padrão |
Taiwan AirTac (Opcional com Hiwin/PMI/THK) Versão robusta 35 * 6 unidades |
|
|
Cremalheira / Roda de Feltro |
Taiwan Jingte M2 Engrenagem Helicoidal (36 dentes, raio 38,2 mm) com deslocamento linear de 240 mm por rotação |
|
|
Sistema de Lubrificação Automática |
Taiwan Bestar Totalmente Automático (Controle de Intervalo de Tempo) |
|
|
Corrente Transportadora |
Despo embutido totalmente fechado com placa de deflexão (marca de alto padrão) / Configuração externa requer especificação separada |
|
|
Distribuidor Volumétrico / Tubulação de Óleo |
Taiwan Bestar |
|
|
Comprimento Máximo |
12m |
|
|
Tratamento de Superfície |
Jateamento / Fosfatização / Têmpera / Pintura Eletrostática |
|
|
Flange de Montagem do Motor do Eixo Horizontal |
Flange de 130 mm / eixo de 22 mm / tipo de fixação por grampo |
|
|
Base do Robô |
Instalado diretamente em plataformas com rodas ou bases de elevação robóticas |
|
|
Pedal |
Suporte para tráfego de pedestres |
|
|
Chapa Deslizante em L |
Guia direta de alta rigidez |
|
|
Cor Padrão |
Estrutura Principal: Cinza-Branco RAL7035 / Chapa Metálica: Laranja RAL2004 |
|
|
Extensão de Acoplamento |
Extensível por junção segmentada até 100 metros |
|
Adaptado a formas de vedação exclusivas para manuseio, o trilho com conexão direta ao skate oferece rigidez suficiente.
É equipado com guarda-corpo de segurança para o skate. Sua alta rigidez atende a características abrangentes, como estabilidade em baixa velocidade sem vibração e estabilidade em alta velocidade.
Após a adoção de uma estrutura integrada, têmpera/fosfatização integral e tratamento de superfície, a estrutura da máquina passa por usinagem final de precisão na superfície do trilho para garantir precisão de trajetória, alta repetibilidade de posicionamento, longa vida útil, durabilidade sob tráfego aleatório de pedestres e outros recursos abrangentes, tornando-o compatível com robôs de solda de qualquer marca.
Os sensores de origem e de limite são interruptores de viagem Omron (não necessários para controle de eixo externo; especifique se o controle de eixo externo for necessário).

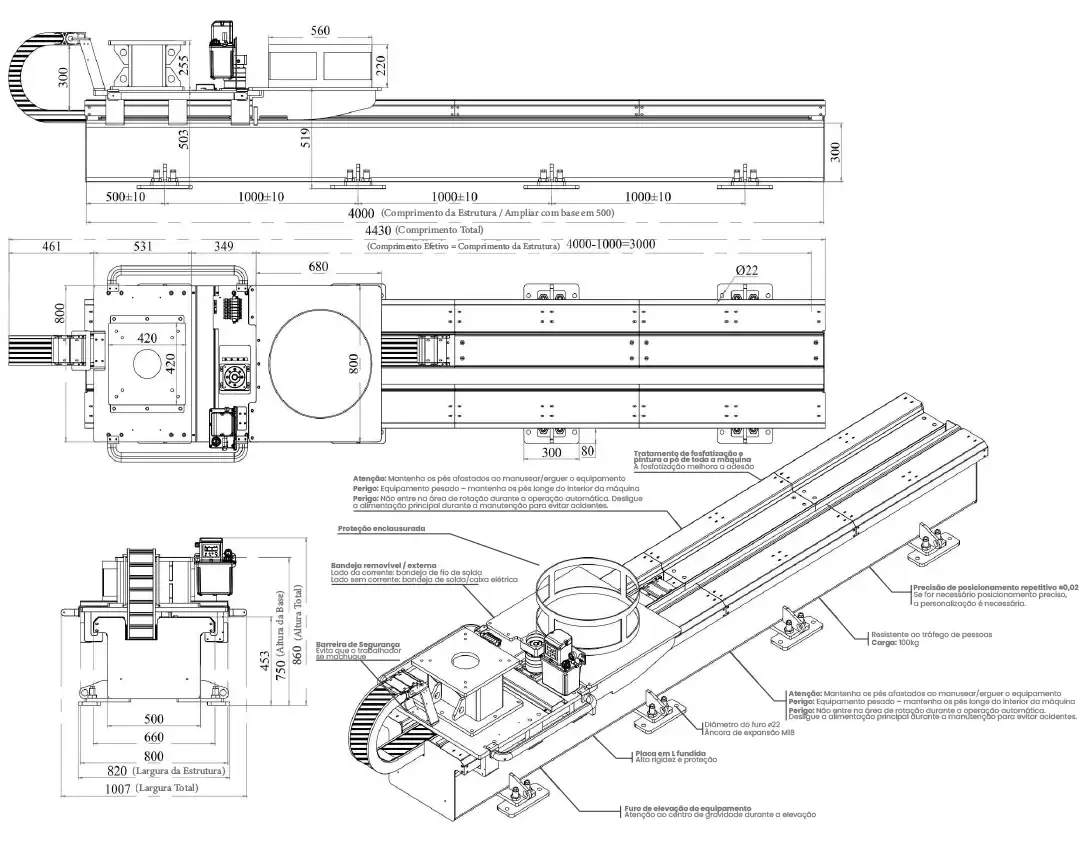

PTL-WD900
Posicionadores de Trilhos Lineares
Tipos de Modelos
Modelo Padrão: PTL-WD900-4000-1R-H750-Z
| Modelo do Posicionador |
|---|
|
PTL-WD900 |
| Comprimento Máximo |
|---|
|
2000:2000 mm |
|
3000:3000 mm |
|
4000:4000 mm |
|
5000:5000 mm |
|
6000:6000 mm |
|
7000:7000 mm |
|
8000:8000 mm |
|
9000:9000 mm |
|
… |
|
99000:99000 mm |
| Quantidade de Robôs |
|---|
|
1R: 1pcs |
|
2R: 2pcs |
| Altura da Base do Robô |
|---|
|
H500:500 mm |
|
H750:750 mm |
|
H950:950 mm |
| Palete Externo para Caixa Elétrica / Máquina de Solda / Fio em Bobina |
|---|
|
Vazio: Sem Palete / Apenas Robô |
|
D: Apenas Caixa Elétrica / Máquina de Solda + 1 Palete Móvel |
|
Z: Apenas Fio em Bobina + 1 Palete Móvel |
|
DZ: Fio em Bobina + Caixa Elétrica / Máquina de Solda + 2 Paletes Móveis |
| Modelo | PTL-WD1000 | |
|---|---|---|
|
Carga Máxima |
1000 KG |
|
|
Tipo de Trilho |
Trilho linear para robô de manuseio (500*300 tipo pedal de alta rigidez) |
|
|
Robôs Compatíveis |
Qualquer marca / carga <80kg |
|
|
Potência Nominal e Torque |
3.0 kW / 14,5 N.m |
|
|
Modelo do Redutor |
Série 140 da Japan Shinpo, Alta Precisão de 3 minutos de arco |
|
|
Taxa de Redução Total |
10:1 |
|
|
Velocidade Nominal |
800mm/s |
|
|
Velocidade Máxima |
1250mm/s (Customizável para Requisitos Especiais) |
|
|
Torque Máximo |
2900N.M |
|
|
Bandeja para Fios de Solda / Caixa Elétrica |
Freio Opcional |
|
|
Precisão de Posicionamento Repetitivo |
± 0.02mm (Especificação separada necessária para maior precisão) |
|
|
Guia Linear Padrão |
Taiwan AirTac (Opcional com Hiwin/PMI/THK) 35 Versão Reforçada * 6 Conjuntos |
|
|
Cremalheira / Engrenagem |
Engrenagem helicoidal Taiwan Jingte M3 (25 dentes, raio de engrenagem 39,8 mm) com 250 mm de deslocamento linear por rotação |
|
|
Sistema de Lubrificação Automática |
Taiwan Bestar Totalmente Automático (Controle de Intervalo de Tempo) |
|
|
Corrente Transportadora |
Despo embutido totalmente fechado com placa de deflexão (marca de alto padrão) / Configuração externa requer especificação separada |
|
|
Distribuidor Volumétrico / Tubulação de Óleo |
Taiwan Bestar |
|
|
Comprimento Máximo |
12m |
|
|
Tratamento de Superfície |
Jateamento / Fosfatização / Têmpera / Pintura Eletrostática |
|
|
Flange de Montagem do Motor do Eixo Horizontal |
Flange de 130 / eixo de 22 mm e 180/35 / tipo de fixação por garra |
|
|
Base do Robô |
Instalado diretamente em plataformas com rodas ou bases de elevação robóticas |
|
|
Pedal |
Suporte para tráfego de pedestres |
|
|
Chapa Deslizante em L |
Guia direta de alta rigidez |
|
|
Cor Padrão |
Estrutura Principal: Cinza-Branco RAL7035 / Chapa Metálica: Laranja RAL2004 |
|
|
Extensão de Acoplamento |
Extensível por junção segmentada até 100 metros |
|
Adaptado a formas de vedação exclusivas para manuseio, o trilho com conexão direta ao skate oferece rigidez suficiente.
É equipado com guarda-corpo de segurança para o skate. Sua alta rigidez atende a características abrangentes, como estabilidade em baixa velocidade sem vibração e estabilidade em alta velocidade.
Após a adoção de uma estrutura integrada, têmpera/fosfatização integral e tratamento de superfície, a estrutura da máquina passa por usinagem final de precisão na superfície do trilho para garantir precisão de trajetória, alta repetibilidade de posicionamento, longa vida útil, durabilidade sob tráfego aleatório de pedestres e outros recursos abrangentes, tornando-o compatível com robôs de solda de qualquer marca.
Os sensores de origem e de limite são interruptores de viagem Omron (não necessários para controle de eixo externo; especifique se o controle de eixo externo for necessário).

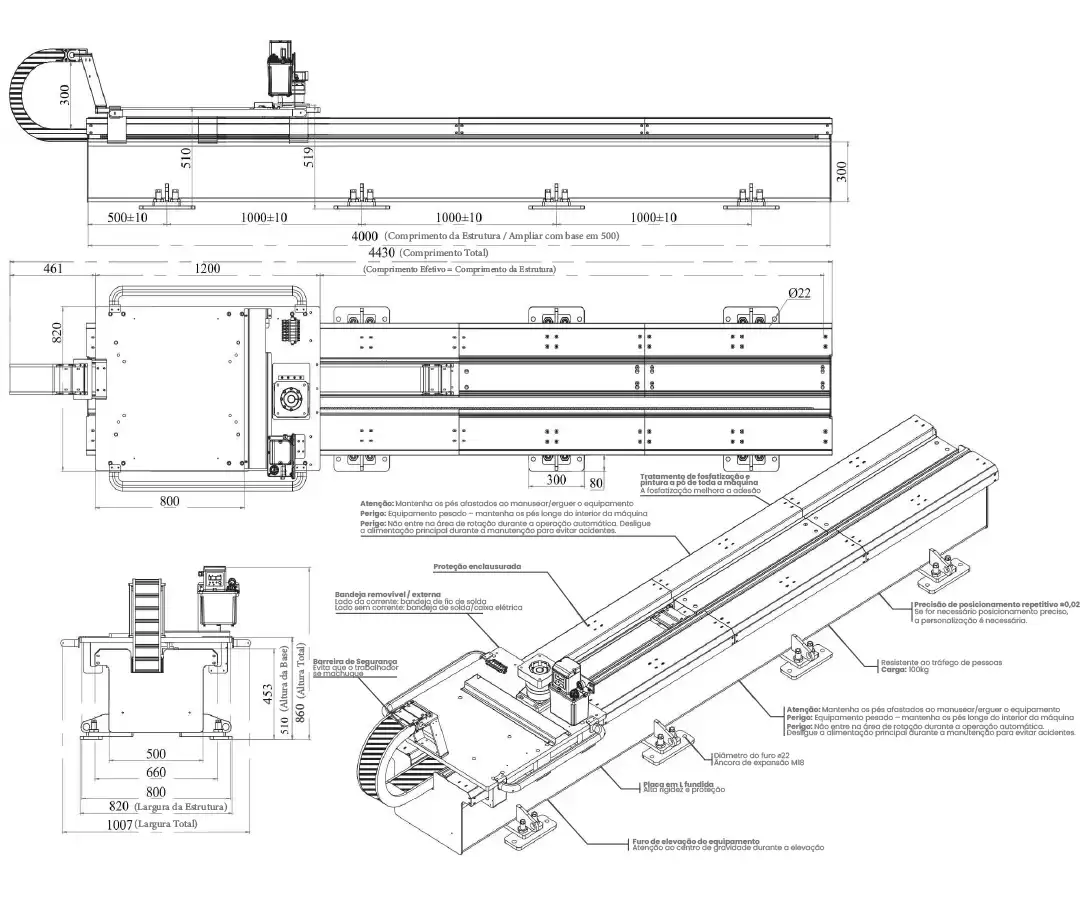

PTL-WD1000
Posicionadores de Trilhos Lineares
Tipos de Modelos
Modelo Padrão: PTL-WD1000-4000-1R-H510-D
| Modelo do Posicionador |
|---|
|
PTL-WD1000 |
| Comprimento Máximo |
|---|
|
2000:2000 mm |
|
3000:3000 mm |
|
4000:4000 mm |
|
5000:5000 mm |
|
6000:6000 mm |
|
7000:7000 mm |
|
8000:8000 mm |
|
9000:9000 mm |
|
… |
|
99000:99000 mm |
| Quantidade de Robôs |
|---|
|
1R: 1pcs |
|
2R: 2pcs |
| Altura da Base do Robô |
|---|
|
H510:510 mm |
| Palete Externo para Caixa Elétrica / Máquina de Solda / Fio em Bobina |
|---|
|
Vazio: Sem Palete / Apenas Robô |
|
D: Apenas Caixa Elétrica / Máquina de Solda + 1 Palete Móvel |
|
Z: Apenas Fio em Bobina + 1 Palete Móvel |
|
DZ: Fio em Bobina + Caixa Elétrica / Máquina de Solda + 2 Paletes Móveis |

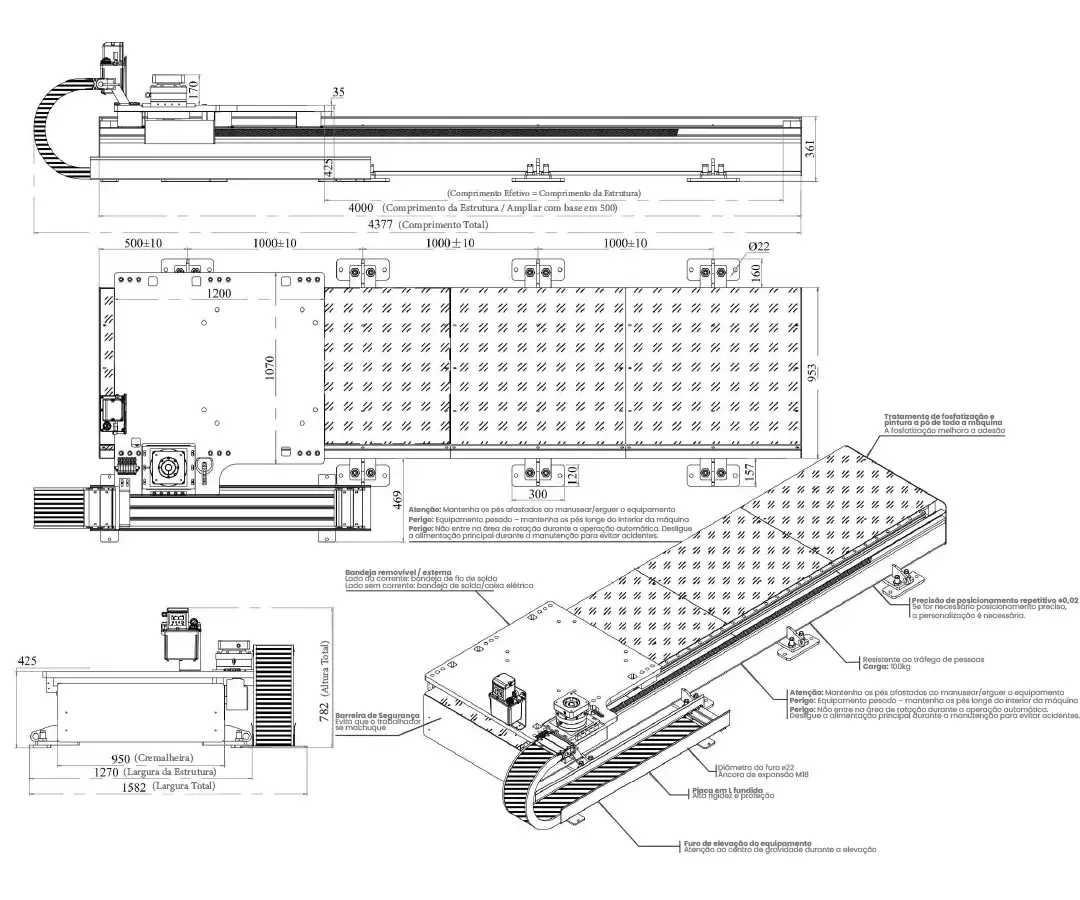

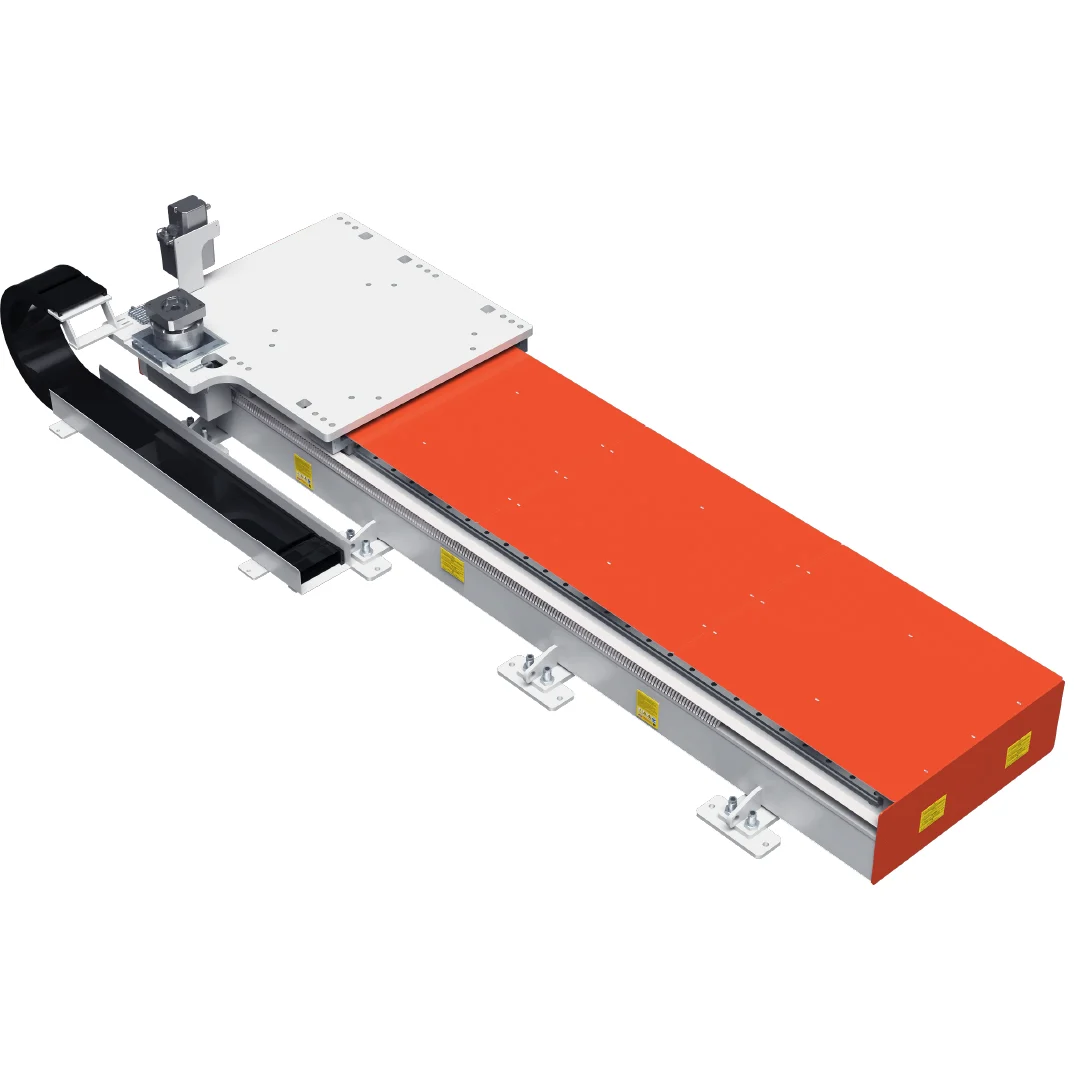

| Modelo | PTL-WD2000 | |
|---|---|---|
|
Carga Máxima |
2000 KG |
|
|
Tipo de Trilho |
Trilho linear para robô de manuseio (tipo pedal de alta rigidez série 950) |
|
|
Robôs Compatíveis |
Qualquer marca / carga < 360 kg |
|
|
Potência Nominal e Torque |
4.3 kW / 22 N.m |
|
|
Modelo do Redutor |
Japan Shinpo 180 Dual-Stage, Alta Precisão de 2 minutos de arco |
|
|
Taxa de Redução Total |
20:1 |
|
|
Velocidade Nominal |
600 mm/s |
|
|
Velocidade Máxima |
900mm/s (Customizável para Requisitos Especiais) |
|
|
Torque Máximo |
6000N.M |
|
|
Bandeja para Fios de Solda / Caixa Elétrica |
Freio Opcional |
|
|
Precisão de Posicionamento Repetitivo |
± 0.02mm (Especificação separada necessária para maior precisão) |
|
|
Guia Linear Padrão |
Taiwan AirTac (Opcional com Hiwin/PMI/THK) 45 Versão Reforçada * 8 Conjuntos |
|
|
Cremalheira / Engrenagem |
Engrenagem helicoidal Taiwan Jingte M4 (27 dentes, raio da engrenagem 57,3 mm) com 360 mm de deslocamento linear por rotação |
|
|
Sistema de Lubrificação Automática |
Taiwan Bestar Totalmente Automático (com controle de intervalo de tempo) |
|
|
Corrente Transportadora |
Despo embutido totalmente fechado com placa de deflexão (marca de alto padrão) / Configuração externa requer especificação separada |
|
|
Distribuidor Volumétrico / Tubulação de Óleo |
Taiwan Bestar |
|
|
Comprimento Máximo |
12m |
|
|
Tratamento de Superfície |
Jateamento / Fosfatização / Têmpera / Pintura Eletrostática |
|
|
Flange de Montagem do Motor do Eixo Horizontal |
Flange de 180 / eixo de 35 mm / tipo de fixação por garra |
|
|
Base do Robô |
Instalado diretamente em plataformas com rodas ou bases de elevação robóticas |
|
|
Pedal |
Suporte para tráfego de pedestres |
|
|
Chapa Deslizante em L |
Guia direta de alta rigidez |
|
|
Cor Padrão |
Estrutura Principal: Cinza-Branco RAL7035 / Chapa Metálica: Laranja RAL2004 |
|
|
Extensão de Acoplamento |
Extensível por junção segmentada até 100 metros |
|
Adaptado a formas de vedação exclusivas para manuseio, o trilho com conexão direta ao skate oferece rigidez suficiente.
É equipado com guarda-corpo de segurança para o skate. Sua alta rigidez atende a características abrangentes, como estabilidade em baixa velocidade sem vibração e estabilidade em alta velocidade.
Após a adoção de uma estrutura integrada, têmpera/fosfatização integral e tratamento de superfície, a estrutura da máquina passa por usinagem final de precisão na superfície do trilho para garantir precisão de trajetória, alta repetibilidade de posicionamento, longa vida útil, durabilidade sob tráfego aleatório de pedestres e outros recursos abrangentes, tornando-o compatível com robôs de solda de qualquer marca.
Os sensores de origem e de limite são interruptores de viagem Omron (não necessários para controle de eixo externo; especifique se o controle de eixo externo for necessário).
PTL-WD2000
Posicionadores de Trilhos Lineares
Tipos de Modelos
Modelo Padrão: PTL-WD2000-4000-1R-H425-D
| Modelo do Posicionador |
|---|
|
PTL-WD2000 |
| Comprimento Máximo |
|---|
|
2000:2000 mm |
|
3000:3000 mm |
|
4000:4000 mm |
|
5000:5000 mm |
|
6000:6000 mm |
|
7000:7000 mm |
|
8000:8000 mm |
|
9000:9000 mm |
|
… |
|
99000:99000 mm |
| Quantidade de Robôs |
|---|
|
1R: 1pcs |
|
2R: 2pcs |
| Altura da Base do Robô |
|---|
|
H425:425 mm |
| Palete Externo para Caixa Elétrica / Máquina de Solda / Fio em Bobina |
|---|
|
Vazio: Sem Palete / Apenas Robô |
|
D: Apenas Caixa Elétrica / Máquina de Solda + 1 Palete Móvel |
|
Z: Apenas Fio em Bobina + 1 Palete Móvel |
|
DZ: Fio em Bobina + Caixa Elétrica / Máquina de Solda + 2 Paletes Móveis |
| Modelo | PTL-WD3000 | |
|---|---|---|
|
Carga Máxima |
3000 KG |
|
|
Tipo de Trilho |
Trilho linear para robô de manuseio (tipo pedal de alta rigidez série 950) |
|
|
Robôs Compatíveis |
Qualquer marca / carga < 360 kg |
|
|
Potência Nominal e Torque |
4.3 kW / 22 N.m |
|
|
Modelo do Redutor |
Japan Shinpo 180 Dual-Stage, Alta Precisão de 2 minutos de arco |
|
|
Taxa de Redução Total |
20:1 |
|
|
Velocidade Nominal |
600 mm/s |
|
|
Velocidade Máxima |
900mm/s (Customizável para Requisitos Especiais) |
|
|
Torque Máximo |
6000N.M |
|
|
Bandeja para Fios de Solda / Caixa Elétrica |
Freio Opcional |
|
|
Precisão de Posicionamento Repetitivo |
± 0.02mm (Especificação separada necessária para maior precisão) |
|
|
Guia Linear Padrão |
Taiwan AirTac (Opcional com Hiwin/PMI/THK) 45 Versão Reforçada * 8 Conjuntos |
|
|
Cremalheira / Engrenagem |
Engrenagem helicoidal Taiwan Jingte M4 (27 dentes, raio da engrenagem 57,3 mm) com 360 mm de deslocamento linear por rotação |
|
|
Sistema de Lubrificação Automática |
Taiwan Bestar Totalmente Automático (com controle de intervalo de tempo) |
|
|
Corrente Transportadora |
Despo embutido totalmente fechado com placa de deflexão (marca de alto padrão) / Configuração externa requer especificação separada |
|
|
Distribuidor Volumétrico / Tubulação de Óleo |
Taiwan Bestar |
|
|
Comprimento Máximo |
12m |
|
|
Tratamento de Superfície |
Jateamento / Fosfatização / Têmpera / Pintura Eletrostática |
|
|
Flange de Montagem do Motor do Eixo Horizontal |
Flange de 180 / eixo de 35 mm / tipo de fixação por garra |
|
|
Base do Robô |
Instalado diretamente em plataformas com rodas ou bases de elevação robóticas |
|
|
Pedal |
Suporte para tráfego de pedestres |
|
|
Chapa Deslizante em L |
Guia direta de alta rigidez |
|
|
Cor Padrão |
Estrutura Principal: Cinza-Branco RAL7035 / Chapa Metálica: Laranja RAL2004 |
|
|
Extensão de Acoplamento |
Extensível por junção segmentada até 100 metros |
|
Adaptado a formas de vedação exclusivas para manuseio, o trilho com conexão direta ao skate oferece rigidez suficiente.
É equipado com guarda-corpo de segurança para o skate. Sua alta rigidez atende a características abrangentes, como estabilidade em baixa velocidade sem vibração e estabilidade em alta velocidade.
Após a adoção de uma estrutura integrada, têmpera/fosfatização integral e tratamento de superfície, a estrutura da máquina passa por usinagem final de precisão na superfície do trilho para garantir precisão de trajetória, alta repetibilidade de posicionamento, longa vida útil, durabilidade sob tráfego aleatório de pedestres e outros recursos abrangentes, tornando-o compatível com robôs de solda de qualquer marca.
Os sensores de origem e de limite são interruptores de viagem Omron (não necessários para controle de eixo externo; especifique se o controle de eixo externo for necessário).

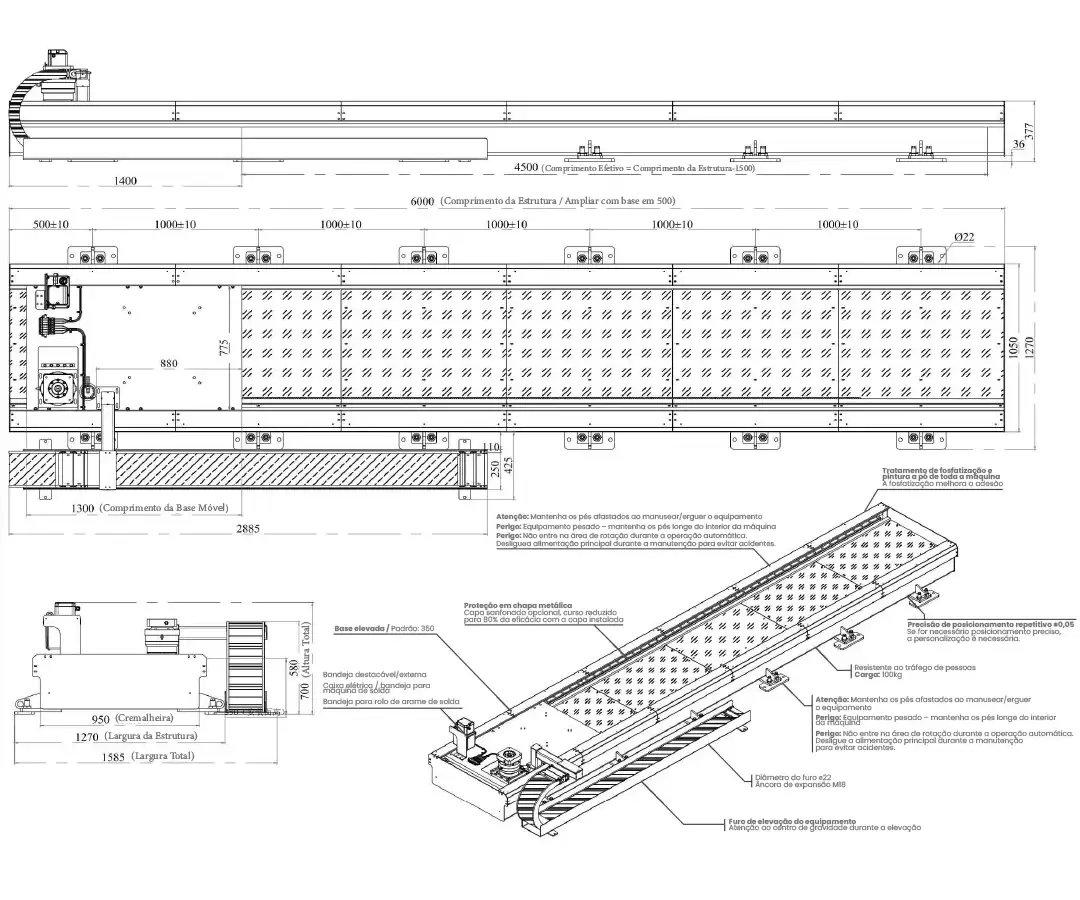

PTL-WD3000
Posicionadores de Trilhos Lineares
Tipos de Modelos
Modelo Padrão: PTL-WD3000-4000-1R-H350-D
| Modelo do Posicionador |
|---|
|
PTL-WD3000 |
| Comprimento Máximo |
|---|
|
2000:2000 mm |
|
3000:3000 mm |
|
4000:4000 mm |
|
5000:5000 mm |
|
6000:6000 mm |
|
7000:7000 mm |
|
8000:8000 mm |
|
9000:9000 mm |
|
… |
|
99000:99000 mm |
| Quantidade de Robôs |
|---|
|
1R: 1pcs |
|
2R: 2pcs |
| Altura da Base do Robô |
|---|
|
H350:350 mm |
| Palete Externo para Caixa Elétrica / Máquina de Solda / Fio em Bobina |
|---|
|
Vazio: Sem Palete / Apenas Robô |
|
D: Apenas Caixa Elétrica / Máquina de Solda + 1 Palete Móvel |
|
Z: Apenas Fio em Bobina + 1 Palete Móvel |
|
DZ: Fio em Bobina + Caixa Elétrica / Máquina de Solda + 2 Paletes Móveis |
| Modelo | PTL-WD3500 | |
|---|---|---|
|
Carga Máxima |
3500 KG |
|
|
Tipo de Trilho |
Trilho linear para robô de manuseio (tipo pedal de alta rigidez série 1100) |
|
|
Robôs Compatíveis |
Qualquer marca / carga < 600 kg |
|
|
Potência Nominal e Torque |
5 kW / 28.8 N.m |
|
|
Modelo do Redutor |
Japan Shinpo 180 Dual-Stage, Alta Precisão de 3 minutos de arco |
|
|
Taxa de Redução Total |
20:1 |
|
|
Velocidade Nominal |
600 mm/s |
|
|
Velocidade Máxima |
900mm/s (Customizável para Requisitos Especiais) |
|
|
Torque Máximo |
6500N.M |
|
|
Bandeja para Fios de Solda / Caixa Elétrica |
Freio Opcional |
|
|
Precisão de Posicionamento Repetitivo |
± 0.05mm (Especificação separada necessária para maior precisão) |
|
|
Guia Linear Padrão |
Taiwan AirTac 55 Versão Reforçada * 8 Conjuntos |
|
|
Cremalheira / Engrenagem |
Engrenagem helicoidal Taiwan Jingte M4 (27 dentes, raio da engrenagem 57,3 mm) com 360 mm de deslocamento linear por rotação |
|
|
Sistema de Lubrificação Automática |
Taiwan Bestar Totalmente Automático (com controle de intervalo de tempo) |
|
|
Corrente Transportadora |
Despo embutido totalmente fechado com placa de deflexão (marca de alto padrão) / Configuração externa requer especificação separada |
|
|
Distribuidor Volumétrico / Tubulação de Óleo |
Taiwan Bestar |
|
|
Comprimento Máximo |
12m |
|
|
Tratamento de Superfície |
Jateamento / Fosfatização / Têmpera / Pintura Eletrostática |
|
|
Flange de Montagem do Motor do Eixo Horizontal |
Flange de 180 / eixo de 35 mm / tipo de fixação por garra |
|
|
Base do Robô |
Instalado diretamente em plataformas com rodas ou bases de elevação robóticas |
|
|
Pedal |
Suporte para tráfego de pedestres |
|
|
Chapa Deslizante em L |
Guia direta de alta rigidez |
|
|
Cor Padrão |
Estrutura Principal: Cinza-Branco RAL7035 / Chapa Metálica: Laranja RAL2004 |
|
|
Extensão de Acoplamento |
Extensível por junção segmentada até 100 metros |
|
Adaptado a formas de vedação exclusivas para manuseio, o trilho com conexão direta ao skate oferece rigidez suficiente.
É equipado com guarda-corpo de segurança para o skate. Sua alta rigidez atende a características abrangentes, como estabilidade em baixa velocidade sem vibração e estabilidade em alta velocidade.
Após a adoção de uma estrutura integrada, têmpera/fosfatização integral e tratamento de superfície, a estrutura da máquina passa por usinagem final de precisão na superfície do trilho para garantir precisão de trajetória, alta repetibilidade de posicionamento, longa vida útil, durabilidade sob tráfego aleatório de pedestres e outros recursos abrangentes, tornando-o compatível com robôs de solda de qualquer marca.
Os sensores de origem e de limite são interruptores de viagem Omron (não necessários para controle de eixo externo; especifique se o controle de eixo externo for necessário).
PTL-WD3500
Posicionadores de Trilhos Lineares
Tipos de Modelos
Modelo Padrão: PTL-WD3500-4000-1R-H440-D
| Modelo do Posicionador |
|---|
|
PTL-WD3500 |
| Comprimento Máximo |
|---|
|
2000:2000 mm |
|
3000:3000 mm |
|
4000:4000 mm |
|
5000:5000 mm |
|
6000:6000 mm |
|
7000:7000 mm |
|
8000:8000 mm |
|
9000:9000 mm |
|
… |
|
99000:99000 mm |
| Quantidade de Robôs |
|---|
|
1R: 1pcs |
|
2R: 2pcs |
| Altura da Base do Robô |
|---|
|
H440:440 mm |
| Palete Externo para Caixa Elétrica / Máquina de Solda / Fio em Bobina |
|---|
|
Vazio: Sem Palete / Apenas Robô |
|
D: Apenas Caixa Elétrica / Máquina de Solda + 1 Palete Móvel |
|
Z: Apenas Fio em Bobina + 1 Palete Móvel |
|
DZ: Fio em Bobina + Caixa Elétrica / Máquina de Solda + 2 Paletes Móveis |
| Modelo | PTL-WD4000 | |
|---|---|---|
|
Carga Máxima |
4000 KG |
|
|
Tipo de Trilho |
Trilho linear para robô de manuseio (tipo pedal de alta rigidez série 1100) |
|
|
Robôs Compatíveis |
Qualquer marca / carga < 600 kg |
|
|
Potência Nominal e Torque |
5 kW / 28.8 N.m |
|
|
Modelo do Redutor |
Japan Shinpo 180 Dual-Stage, Alta Precisão de 3 minutos de arco |
|
|
Taxa de Redução Total |
20:1 |
|
|
Velocidade Nominal |
600 mm/s |
|
|
Velocidade Máxima |
900mm/s (Customizável para Requisitos Especiais) |
|
|
Torque Máximo |
6500N.M |
|
|
Bandeja para Fios de Solda / Caixa Elétrica |
Freio Opcional |
|
|
Precisão de Posicionamento Repetitivo |
± 0.05mm (Especificação separada necessária para maior precisão) |
|
|
Guia Linear Padrão |
Taiwan AirTac 55 Versão Reforçada * 8 Conjuntos |
|
|
Cremalheira / Engrenagem |
Engrenagem helicoidal Taiwan Jingte M4 (27 dentes, raio da engrenagem 57,3 mm) com 360 mm de deslocamento linear por rotação |
|
|
Sistema de Lubrificação Automática |
Taiwan Bestar Totalmente Automático (com controle de intervalo de tempo) |
|
|
Corrente Transportadora |
Despo embutido totalmente fechado com placa de deflexão (marca de alto padrão) / Configuração externa requer especificação separada |
|
|
Distribuidor Volumétrico / Tubulação de Óleo |
Taiwan Bestar |
|
|
Comprimento Máximo |
12m |
|
|
Tratamento de Superfície |
Jateamento / Fosfatização / Têmpera / Pintura Eletrostática |
|
|
Flange de Montagem do Motor do Eixo Horizontal |
Flange de 180 / eixo de 35 mm / tipo de fixação por garra |
|
|
Base do Robô |
Instalado diretamente em plataformas com rodas ou bases de elevação robóticas |
|
|
Pedal |
Suporte para tráfego de pedestres |
|
|
Chapa Deslizante em L |
Guia direta de alta rigidez |
|
|
Cor Padrão |
Estrutura Principal: Cinza-Branco RAL7035 / Chapa Metálica: Laranja RAL2004 |
|
|
Extensão de Acoplamento |
Extensível por junção segmentada até 100 metros |
|
Adaptado a formas de vedação exclusivas para manuseio, o trilho com conexão direta ao skate oferece rigidez suficiente.
É equipado com guarda-corpo de segurança para o skate. Sua alta rigidez atende a características abrangentes, como estabilidade em baixa velocidade sem vibração e estabilidade em alta velocidade.
Após a adoção de uma estrutura integrada, têmpera/fosfatização integral e tratamento de superfície, a estrutura da máquina passa por usinagem final de precisão na superfície do trilho para garantir precisão de trajetória, alta repetibilidade de posicionamento, longa vida útil, durabilidade sob tráfego aleatório de pedestres e outros recursos abrangentes, tornando-o compatível com robôs de solda de qualquer marca.
Os sensores de origem e de limite são interruptores de viagem Omron (não necessários para controle de eixo externo; especifique se o controle de eixo externo for necessário).

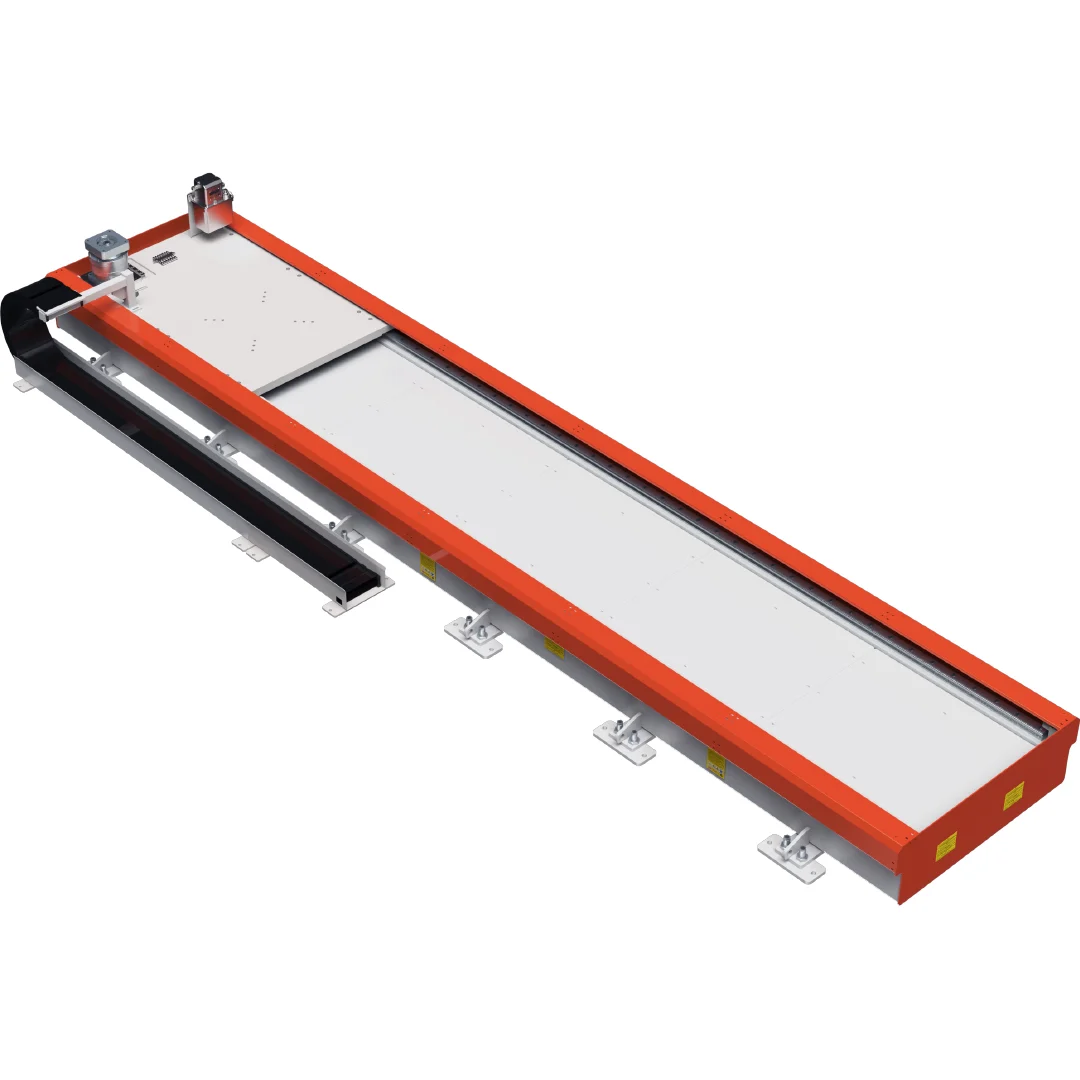

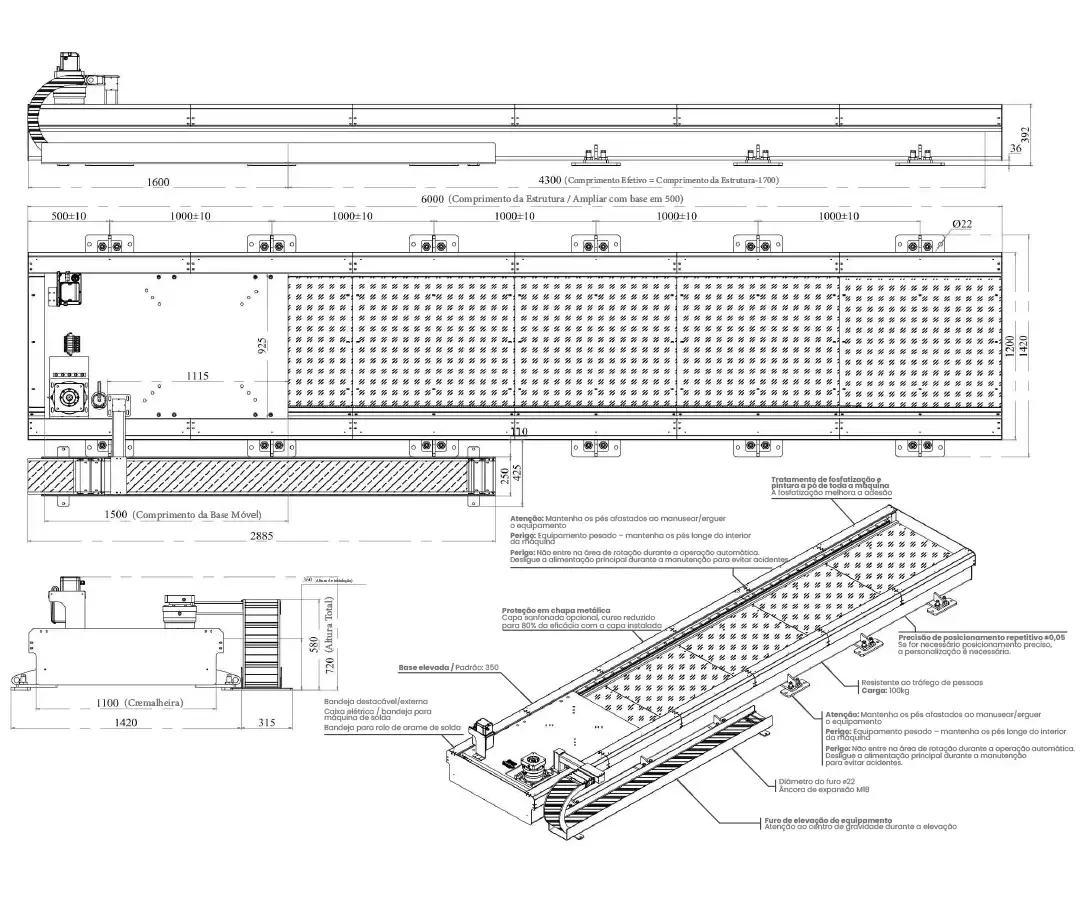

PTL-WD4000
Posicionadores de Trilhos Lineares
Tipos de Modelos
Modelo Padrão: PTL-WD4000-4000-1R-H360-D
| Modelo do Posicionador |
|---|
|
PTL-WD4000 |
| Comprimento Máximo |
|---|
|
2000:2000 mm |
|
3000:3000 mm |
|
4000:4000 mm |
|
5000:5000 mm |
|
6000:6000 mm |
|
7000:7000 mm |
|
8000:8000 mm |
|
9000:9000 mm |
|
… |
|
99000:99000 mm |
| Quantidade de Robôs |
|---|
|
1R: 1pcs |
|
2R: 2pcs |
| Altura da Base do Robô |
|---|
|
H360:360 mm |
| Palete Externo para Caixa Elétrica / Máquina de Solda / Fio em Bobina |
|---|
|
Vazio: Sem Palete / Apenas Robô |
|
D: Apenas Caixa Elétrica / Máquina de Solda + 1 Palete Móvel |
|
Z: Apenas Fio em Bobina + 1 Palete Móvel |
|
DZ: Fio em Bobina + Caixa Elétrica / Máquina de Solda + 2 Paletes Móveis |

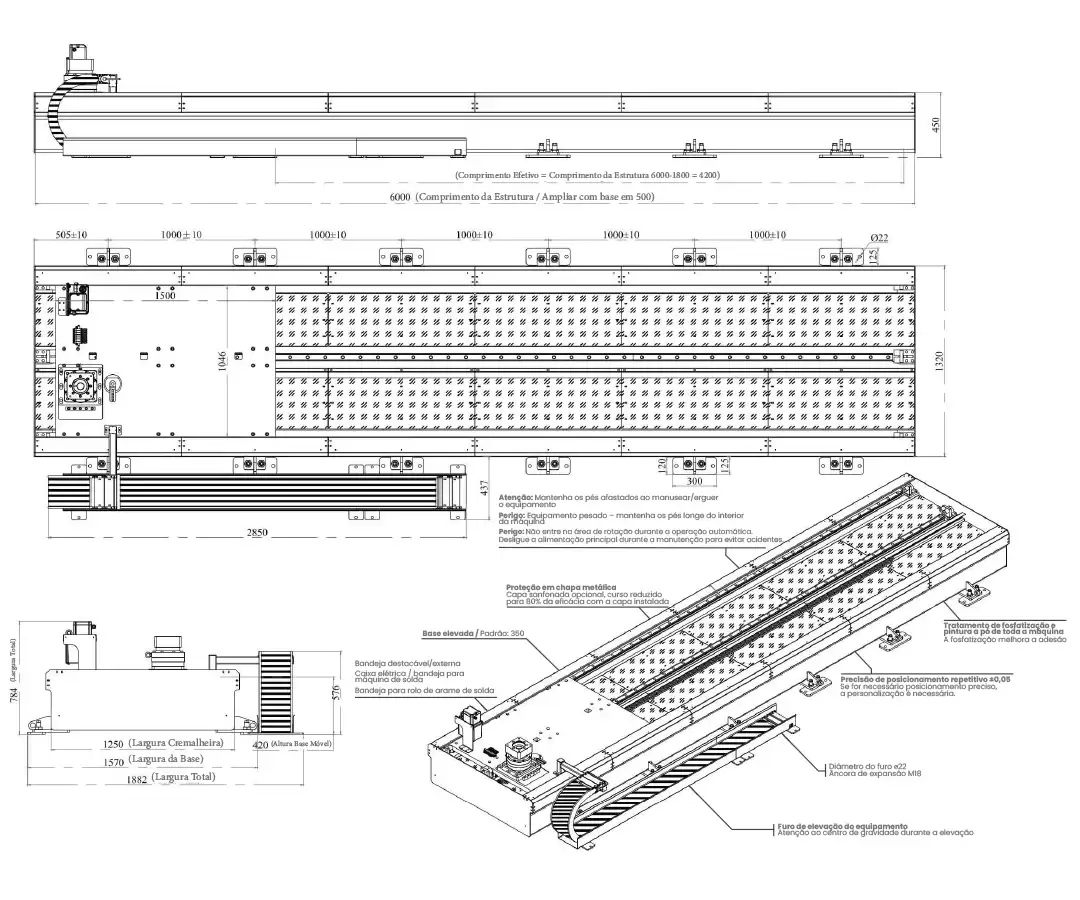

| Modelo | PTL-WD6000 | |
|---|---|---|
|
Carga Máxima |
6000 KG |
|
|
Tipo de Trilho |
Trilho linear para robô de manuseio (trilhos semifechados) |
|
|
Robôs Compatíveis |
Qualquer marca / carga < 800 kg |
|
|
Potência Nominal e Torque |
7.5 kW / 48 N.m |
|
|
Modelo do Redutor |
Japan Shinpo 220 Dual-Stage, Alta Precisão de 3 minutos de arco |
|
|
Taxa de Redução Total |
25:1 |
|
|
Velocidade Nominal |
530 mm/s |
|
|
Velocidade Máxima |
800mm/s (Customizável para Requisitos Especiais) |
|
|
Torque Máximo |
15.000N.M |
|
|
Bandeja para Fios de Solda / Caixa Elétrica |
Freio Opcional |
|
|
Precisão de Posicionamento Repetitivo |
± 0.08mm (Especificação separada necessária para maior precisão) |
|
|
Guia Linear Padrão |
Taiwan Hiwin (Com opções de PMI/THK) 55 Versão Reforçada |
|
|
Cremalheira / Engrenagem |
Engrenagem helicoidal Taiwan Jingte M5 (24 dentes, raio da engrenagem 63,7 mm) com 400 mm de deslocamento linear por rotação |
|
|
Sistema de Lubrificação Automática |
Taiwan Bestar Totalmente Automático (com controle de intervalo de tempo) |
|
|
Corrente Transportadora |
Despo embutido totalmente fechado com placa de deflexão (marca de alto padrão) / Configuração externa requer especificação separada |
|
|
Distribuidor Volumétrico / Tubulação de Óleo |
Taiwan Bestar |
|
|
Comprimento Máximo |
12m |
|
|
Tratamento de Superfície |
Jateamento / Fosfatização / Têmpera / Pintura Eletrostática |
|
|
Flange de Montagem do Motor do Eixo Horizontal |
Flange de 180 / eixo de 35 mm & flange 220 / eixo 42 |
|
|
Base do Robô |
Instalado diretamente em plataformas com rodas ou bases de elevação robóticas |
|
|
Pedal |
Suporte para tráfego de pedestres |
|
|
Chapa Deslizante em L |
Guia direta de alta rigidez |
|
|
Cor Padrão |
Estrutura Principal: Cinza-Branco RAL7035 / Chapa Metálica: Laranja RAL2004 |
|
|
Extensão de Acoplamento |
Extensível por junção segmentada até 100 metros |
|
Adaptado a formas de vedação exclusivas para manuseio, o trilho com conexão direta ao skate oferece rigidez suficiente.
É equipado com guarda-corpo de segurança para o skate. Sua alta rigidez atende a características abrangentes, como estabilidade em baixa velocidade sem vibração e estabilidade em alta velocidade.
Após a adoção de uma estrutura integrada, têmpera/fosfatização integral e tratamento de superfície, a estrutura da máquina passa por usinagem final de precisão na superfície do trilho para garantir precisão de trajetória, alta repetibilidade de posicionamento, longa vida útil, durabilidade sob tráfego aleatório de pedestres e outros recursos abrangentes, tornando-o compatível com robôs de solda de qualquer marca.
Os sensores de origem e de limite são interruptores de viagem Omron (não necessários para controle de eixo externo; especifique se o controle de eixo externo for necessário).
PTL-WD6000
Posicionadores de Trilhos Lineares
Tipos de Modelos
Modelo Padrão: PTL-WD6000-1R-H370-D
| Modelo do Posicionador |
|---|
|
PTL-WD6000 |
| Comprimento Máximo |
|---|
|
2000:2000 mm |
|
3000:3000 mm |
|
4000:4000 mm |
|
5000:5000 mm |
|
6000:6000 mm |
|
7000:7000 mm |
|
8000:8000 mm |
|
9000:9000 mm |
|
… |
|
99000:99000 mm |
| Quantidade de Robôs |
|---|
|
1R: 1pcs |
|
2R: 2pcs |
| Altura da Base do Robô |
|---|
|
H370:370 mm |
| Palete Externo para Caixa Elétrica / Máquina de Solda / Fio em Bobina |
|---|
|
Vazio: Sem Palete / Apenas Robô |
|
D: Apenas Caixa Elétrica / Máquina de Solda + 1 Palete Móvel |
|
Z: Apenas Fio em Bobina + 1 Palete Móvel |
|
DZ: Fio em Bobina + Caixa Elétrica / Máquina de Solda + 2 Paletes Móveis |
