| Especificações | RPD 3/800S3 | |
|---|---|---|
|
Carga Nominal |
3kg |
|
|
Raio Máximo de Trabalho |
800mm |
|
|
Eixos |
4 |
|
|
Precisão de posicionamento repetitivo |
±0.08mm |
|
|
Precisão de posicionamento repetitivo
do ângulo de quatro eixos |
±0.2° |
|
|
25/305/25 |
0.1 kg |
0.252s |
|
1 kg |
0.28s |
|
|
3 kg |
0.304s |
|
|
6 kg |
/ |
|
|
90/400/90 |
0.1 kg |
0.283s |
|
1 kg |
0.365s |
|
|
3 kg |
0.389s |
|
|
6 kg |
/ |
|
|
15 kg |
/ |
|
|
Velocidade Máxima |
6m/s |
|
|
Fonte de Alimentação |
AC380V ± 10% de Três Fases, 50/60HZ |
|
|
Potência |
3.2KW |
|
|
Classificação IP |
IP54 |
|
|
Peso |
120kg |
|

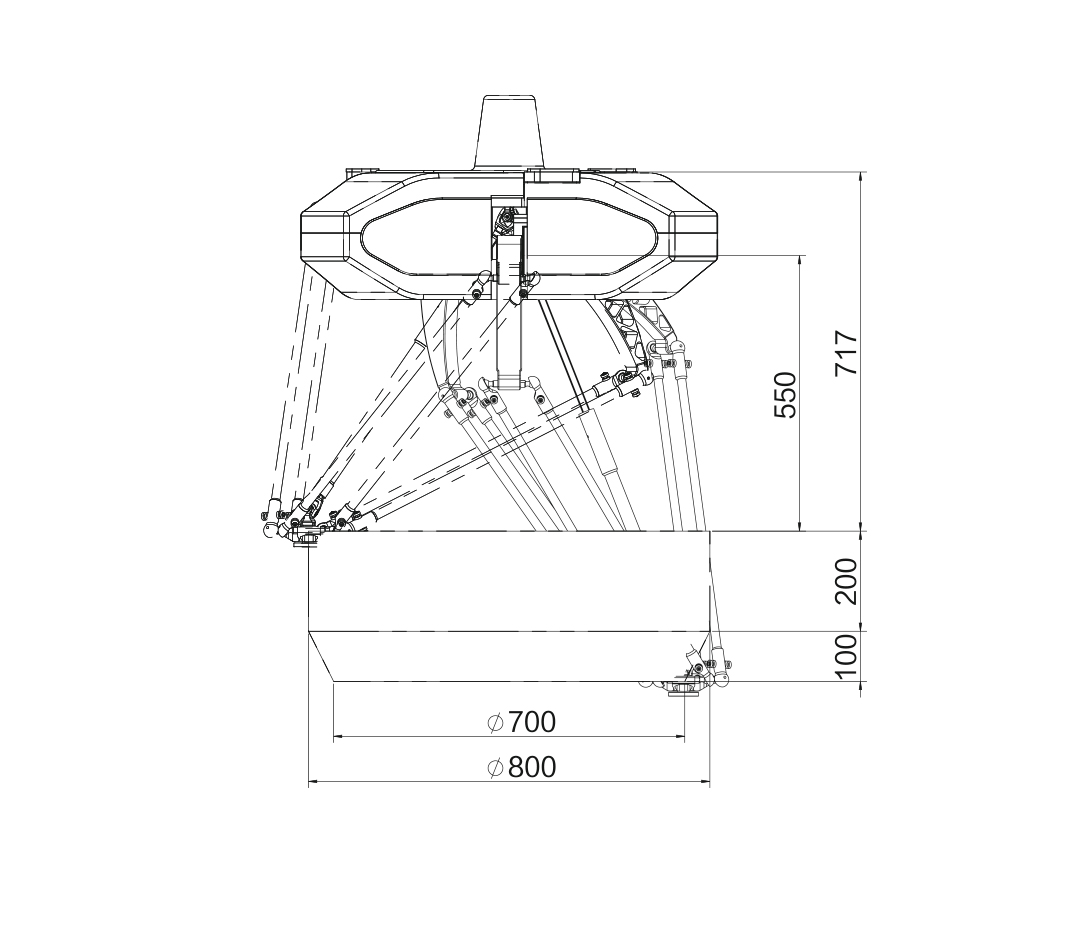

| Alcance Operacional | RPD 3/800S3 |
|---|---|
|
Distância do plano de instalação
ao plano superior de trabalho |
717mm |
|
Distância do centro do eixo do redutor
ao plano superior de trabalho |
550mm |
|
Altura do espaço cilíndrico de trabalho |
200mm |
|
Altura do espaço cônico de trabalho |
100mm |
|
Diâmetro cilíndrico do espaço de trabalho |
800mm |
|
Diâmetro da ponta cônica do
espaço de trabalho |
700mm |
