Série PSCCF - Posicionadores de Solda
POSICIONADOR DE SOLDA, COLUNA DUPLA FIXA, CABEÇA E CALDA
| Especificações | PSCCF 300 | PSCCF 500 | PSCCF 1000 | PSCCF 2000 | PSCCF 3000 | PSCCF 5000 - WT - CT | PSCCF 5000 |
|---|---|---|---|---|---|---|---|
|
Capacidade de Carga |
300 kg ( até 350 mm o raio) |
500kg (até 400mm o raio) |
1000kg (até 600mm o raio) |
2000kg (até 1000mm o raio) |
3000kg (até 1000mm o raio) |
5000kg (até 12500mm o raio) |
5000kg (até 12500mm o raio) |
|
Distância de excentricidade
de carga total |
≤200mm (altura total de
fixação 550mm) |
≤150mm (altura total de
fixação ≤400mm) |
≤200mm (altura total de
fixação unilateral ≤ 550mm) |
≤200mm (altura total de
fixação unilateral ≤ 450mm) |
≤200mm (altura total de
fixação unilateral ≤ 400mm) |
≤300mm (altura total de
fixação unilateral ≤700mm) |
≤300mm (altura total de
fixação unilateral ≤700mm) |
|
Raio de rotação nominal |
R600mm |
R650mm |
R750mm |
R1100mm |
R1250mm |
R1500mm |
R1500mm |
|
Ângulo de rotação nominal |
±360° |
±360° |
±360° |
±360° |
±360° |
±360° |
±360° |
|
Velocidade nominal de rotação |
70°/S |
50°/S |
50°/S |
50°/S |
50°/S |
28°/S |
28°/S |
|
Precisão de posicionamento |
±0.06mm ( R=350mm) |
±0.08mm (R=400mm) |
±0.10mm ( R=700mm) |
±0.18mm (R=1000mm) |
±0.20mm (R=1000mm) |
±0.25mm (R=1250mm) |
±0.25mm (R=1250mm) |
|
Tamanho do quadro rotativo (CxLxA) |
2000mm×660mm×90mm |
2200mm×800mm×90mm |
3000mm×1200mm×130mm |
3000mm×2000mm |
4500mm×2000mm |
(0-10000)mm×2500mm |
(0-10000)mm×2500mm |
|
Dimensão do posicionador (C×L×A) |
2820mm×700mm×960mm |
2900mm×700mm×1050mm |
3900mm×800mm×1200mm |
4000mm×950mm×1500mm |
5600mm×1000mm×1700mm |
(5000-11000)mm
×1350mm×2100mm |
(5000-11000)mm
×1350mm×2100mm |
|
Placa rotativa padrão |
Φ360mm |
Φ360mm |
Φ390mm |
Φ450mm |
Φ450mm |
Φ800mm |
Φ800mm |
|
Altura do centro rotativo |
760mm |
830mm |
950mm |
1300mm |
1450mm |
1750mm |
1750mm |
|
Peso |
400kg |
500kg |
800kg |
1300kg |
1800kg |
3T-10T |
3T-10T |
|
Curso de elevação |
/ |
/ |
/ |
/ |
/ |
1000mm |
/ |
|
Curso Ajustável da Abertura |
/ |
/ |
/ |
/ |
/ |
0-5000mm |
/ |
|
Velocidade nominal de elevação |
/ |
/ |
/ |
/ |
/ |
0-800mm/min |
/ |
|
Velocidade do ajuste da
Abertura |
/ |
/ |
/ |
/ |
/ |
0-10000mm/min |
/ |
Série PSMGS - Posicionadores de Solda
POSICIONADOR DE SOLDA, MESA GIRATORIA, TIPO S, 3 EIXOS
| Especificações | PSMGS 500 | PSMGS 2000 |
|---|---|---|
|
Capacidade de Carga |
500kg + 500kg (até R400mm o raio do 2º eixo） |
2000kg + 2000kg
(até R400mm o raio do 2º eixo） |
|
Raio de rotação padrão do
eixo Principal |
R1650mm |
R2400mm |
|
Raio de rotação padrão do
eixo auxiliar |
R450mm |
R900mm |
|
Carga nominal permitida da
distância excêntrica |
≤150mm（Altura total de fixação ≤400mm) |
≤200mm（Altura total de fixação
unilateral ≤450mm） |
|
Ângulo rotativo do 1º eixo |
±180° |
±180° |
|
Ângulo rotativo do 2º e 3º eixo |
±360° |
±360° |
|
Velocidade rotativa nominal do 1º
eixo |
50°/S |
30°/S |
|
Velocidade rotativa nominal do 2º
e 3º eixo |
50°/S |
50°/S |
|
Precisão de Posicionamento |
±0.08mm（No local de R=400mm) |
±0.15mm（No local de R=800mm) |
|
Dimensão do quadro rotativo (C×L×A) |
2200mm×800mm×90mm |
2500mm×1800mm |
|
Dimensão do posicionador (C×L×A) |
3100mm×2100mm×1700mm |
4500mm×3200mm×2300mm |
|
Altura do centro rotativo do 2º e 3º eixo |
650mm |
1500mm |
|
Peso |
Cerca de 2000kg |
Cerca de 4000kg |

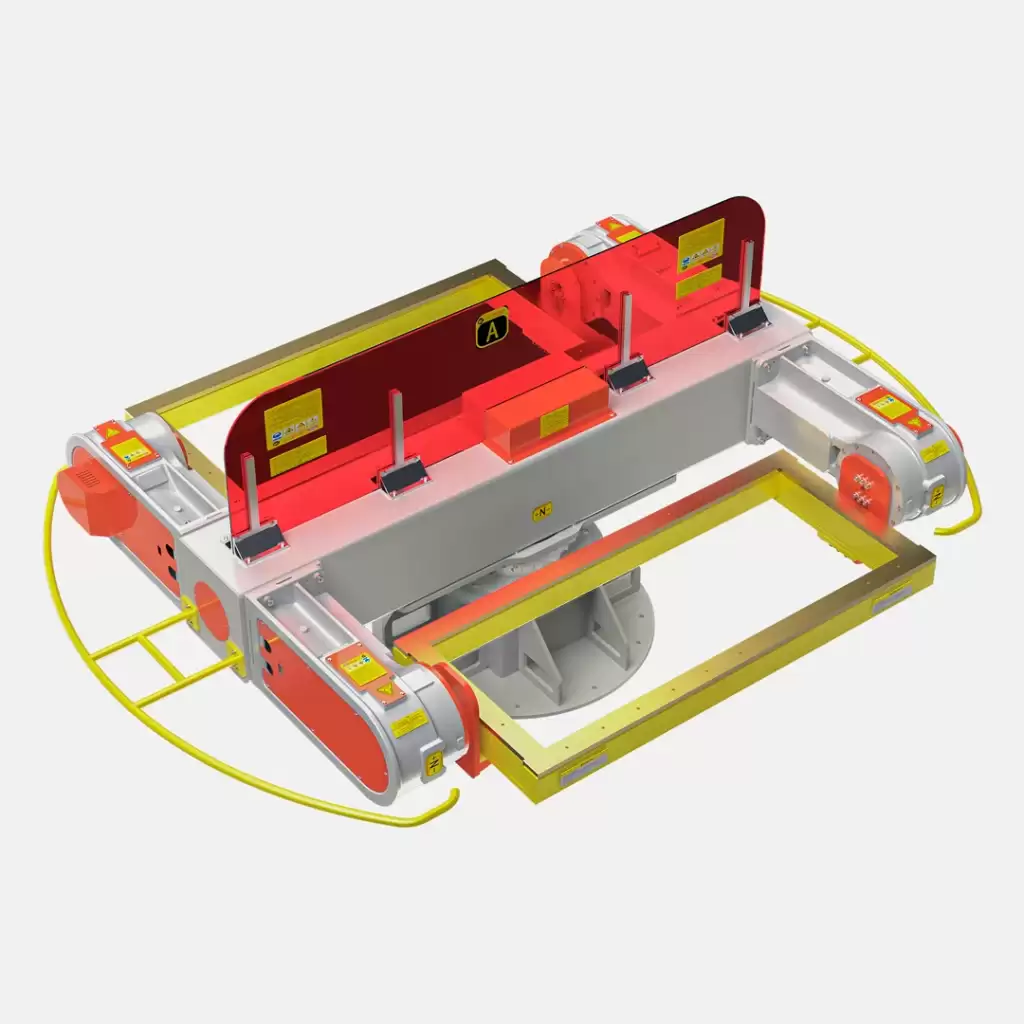

Série PSMGH - Posicionadores de Solda
POSICIONADOR DE SOLDA, MESA GIRATORIA HORIZONTAL, 1 EIXO
| Especificações | PSMGH 1000 | PSMGH 2000 |
|---|---|---|
|
Capacidade de Carga |
1000kg（Raio do eixo do
fuso 900mm ） |
1000kg + 1000kg（Raio do
eixo do fuso ≤1000mm） |
|
Raio de rotação padrão |
R900mm |
R2000mm |
|
Ângulo de rotação nominal |
±360° |
±360° |
|
Velocidade nominal de rotação |
50°/S |
30°/S |
|
Precisão de Posicionamento |
±0.08mm (At R=400mm） |
±0.15mm（ At R=1000mm） |
|
Tamanho do quadro rotativo (CxLxA) |
≤1800mm (Configuração padrão
sem placa rotativa |
2000mm x 1000mm (CxL) |
|
Dimensão do posicionador (C×L×A) |
650mm×650mm×500mm |
3500mm×2200mm×1800mm incluindo a altura da tela de sombreamento |
|
Tamanho da bandeja de ferramentas |
430mm |
/ |
|
Altura do centro rotativo |
500mm |
500mm |
|
Peso |
Cerca de 400kg |
Cerca de 2500kg |
Série PSCS - Posicionadores de Solda
POSICIONADOR DE SOLDA, COLUNA SIMPLES, 1 EIXO
| Especificações | PSCS 200 | PSCS 500 |
|---|---|---|
|
Capacidade de Carga |
200kg ( até o raio R300mm ,
centro de gravidade ≤ 300mm da flange) |
500kg ( até o raio R400mm ,
centro de gravidade ≤ 300mm da flange) |
|
Raio de rotação padrão |
R600mm |
R600mm |
|
Ângulo máximo de rotação |
±360° |
±360° |
|
Velocidade nominal de rotação |
70°/S |
70°/S |
|
Precisão de Posicionamento |
±0.08mm |
±0.10mm |
|
Tamanho do disco rotativo do eixo principal |
φ360mm |
φ800mm |
|
Dimensão do posicionador (C×L×A) |
1050mm×620mm×1050mm |
1200mm×750mm×1200mm |
|
Altura do centro rotativo |
850mm |
900mm |
|
Alimentação |
Trifásico 200V ±10% 50Hz
(com transformador de isolamento) |
Trifásico 200V ±10% 50Hz
(com transformador de isolamento) |
|
Grau de isolamento |
H |
H |
|
Peso |
Cerca de 200kg |
Cerca de 300kg |

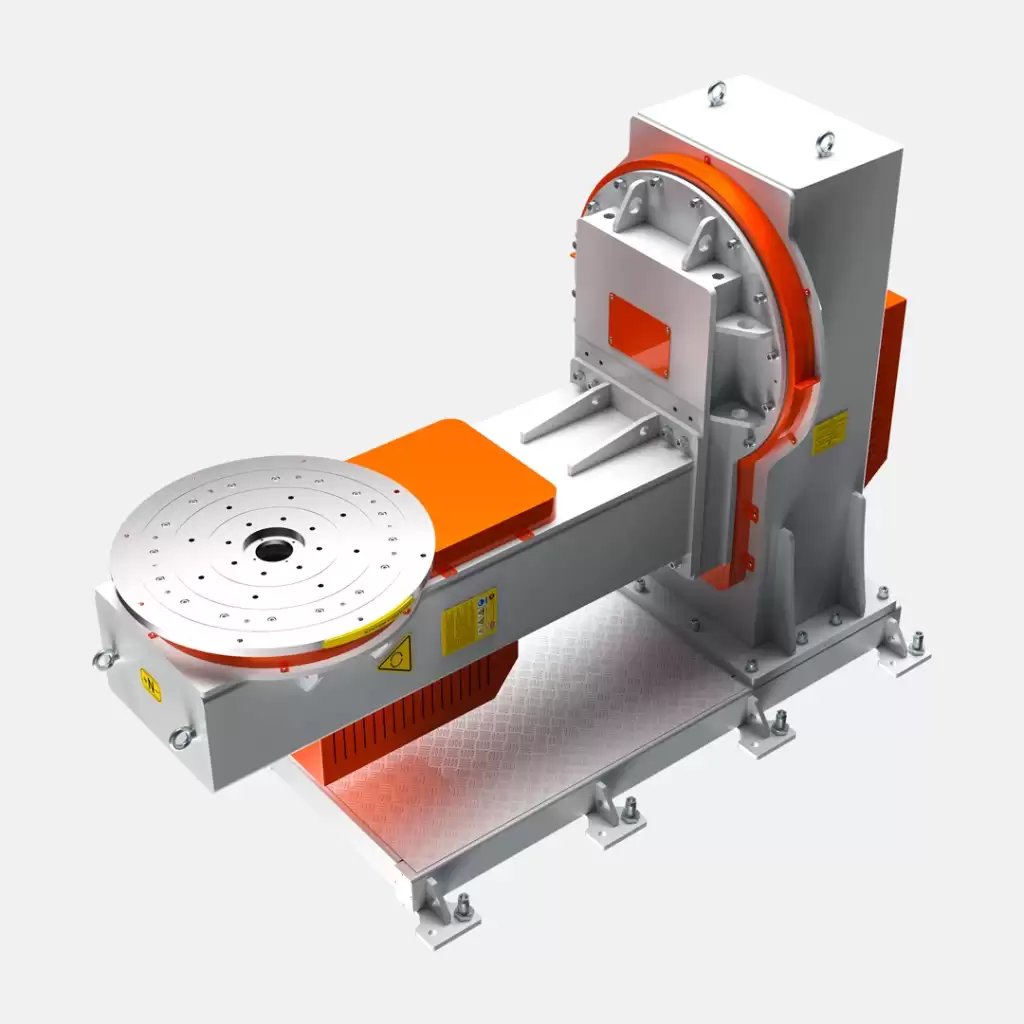

Série PSL - Posicionadores de Solda
POSICIONADOR DE SOLDA, TIPO L, 2 EIXOS
| Especificações | PSL 500 | PSL 1000 | PSL 2000 | PSL 5000 CT | PSL 5000 |
|---|---|---|---|---|---|
|
Capacidade de Carga |
500kg (até o raio de R500mm
do eixo do contra-eixo) |
1000kg (até o raio de R750mm
do eixo do contra-eixo) |
2000kg (até o raio de R1250mm
do eixo do contra-eixo) |
5000kg (até o raio de R2000mm
do eixo do contra-eixo) |
5000kg (até o raio de R2000mm
do eixo do contra-eixo) |
|
Distância excêntrica
da carga total |
≤550mm (altura total da
fixação ≤1100mm) |
≤350mm (altura total da
fixação ≤1100mm) |
≤500mm (altura total da
fixação ≤1200mm) |
≤800mm (altura total da
fixação ≤1800mm) |
≤800mm (altura total da
fixação ≤1800mm) |
|
Raio padrão de rotação |
R550mm |
R850mm |
R1350mm |
R2100mm |
R2100mm |
|
Ângulo rotativo do 1º eixo |
±180° |
±180° |
±180° |
±180° |
±180° |
|
Ângulo rotativo do 2º eixo |
±360° |
±360° |
±360° |
±360° |
±360° |
|
Velocidade de rotação nominal do 1º eixo |
30°/S |
30°/S |
30°/S |
25°/S |
25°/S |
|
Velocidade de rotação nominal do 2º eixo |
50°/S |
50°/S |
30°/S |
25°/S |
25°/S |
|
Precisão de Posicionamento |
±0,10mm (No local de R=500mm) |
±0,15mm (No local de R=750mm) |
±0,15mm (No local de R=1250mm) |
±0,20mm (No local de R=2000mm) |
±0,20mm (No local de R=2000mm) |
|
Dimensão do posicionador (C×L×A) |
1800mm×750mm×1200mm |
2900mm×1250mm×1800mm |
3800mm×1500mm×2200mm |
5500mm×2200mm×4200mm |
5000mm×1900mm×2600mm |
|
Disco rotativo de 2º eixo padrão |
Φ600mm |
Φ1000mm |
Φ1200mm |
Φ1800mm |
Φ1800mm |
|
Altura do centro rotativo do 1º eixo |
1000mm |
1200mm |
1500mm |
2100mm |
2100mm |
|
Peso |
Cerca de 1000kg |
Cerca de 2500kg |
Cerca de 3500kg |
Cerca de 8000kg |
Cerca de 8000kg |
|
Curso de elevação |
/ |
/ |
/ |
1200mm |
/ |
|
Velocidade nominal de elevação |
/ |
/ |
/ |
0-800mm/min |
/ |
Série PSP - Posicionadores de Solda
POSICIONADOR DE SOLDA, TIPO P, 2 EIXOS
| Especificações | PSP 200 | PSP 500 |
|---|---|---|
|
Capacidade de Carga |
200kg ( até o raio R300mm do 2º eixo) |
500kg ( até o raio R300mm do 2º eixo) |
|
Raio de rotação padrão |
R400mm |
R400mm |
|
Distância excêntrica da carga total |
≤300mm (altura total
da fixação ≤ 600mm) |
≤240mm (altura total
da fixação ≤ 600mm) |
|
Ângulo de Rotação do Eixo 1 |
±90° |
±90° |
|
Ângulo de Rotação do Eixo 2 |
±360° |
±360° |
|
Velocidade nominal de
rotação do 1º eixo |
50°/S |
50°/S |
|
Velocidade nominal de
rotação do 2º eixo |
70°/S |
50°/S |
|
Precisão do Posicionamento |
±0,08mm (No local de R=400mm) |
±0,08mm (No local de R=400mm) |
|
Dimensão do posicionador (C×L×A) |
1000mm×550mm×600mm |
1200mm×600mm×750mm |
|
Disco rotativo padrão do 2º eixo |
Φ500mm |
Φ600mm |
|
Altura do centro rotativo do 1º eixo |
500mm |
540mm |
|
Peso |
Cerca de 300kg |
Cerca de 500kg |

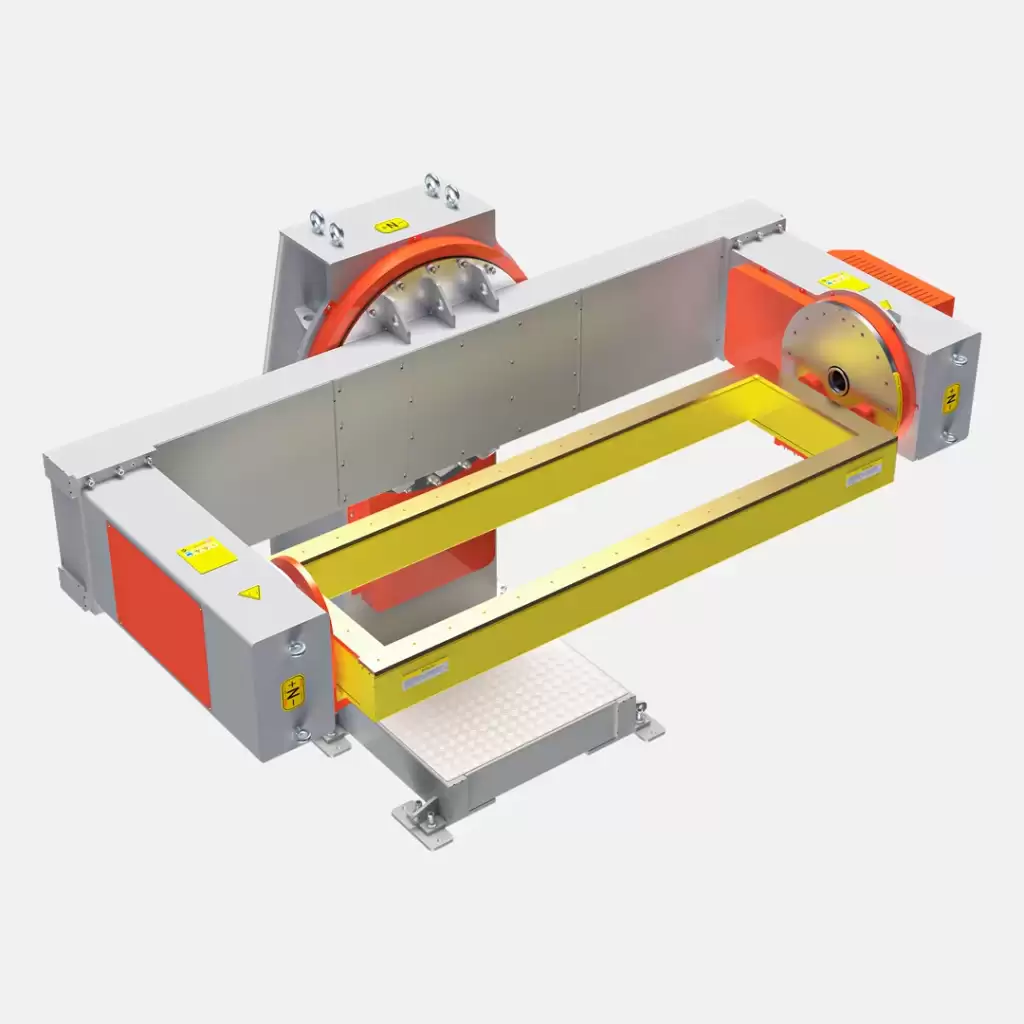

Série PSC - Posicionadores de Solda
POSICIONADOR DE SOLDA, TIPO C, 2 EIXOS
| Especificações | PSC 200 | PSC 500 | PSC 1000 |
|---|---|---|---|
|
Capacidade de Carga |
200kg (até o raio R400mm
do 2º eixo ) |
500kg (até o raio R400mm
do 2º eixo ) |
1000kg (até o raio R600mm
do 2º eixo ) |
|
Raio de rotação padrão |
R400mm |
R400mm |
R600mm |
|
Ângulo de Rotação do Eixo 1 |
±180° |
±180° |
±180° |
|
Ângulo de Rotação do Eixo 2 |
±360° |
±360° |
±360° |
|
Velocidade nominal de
rotação do 1º eixo |
50°/S |
50°/S |
15°/S |
|
Velocidade nominal de
rotação do 2º eixo |
70°/S |
70°/S |
70°/S |
|
Precisão do Posicionamento |
±0.10mm |
±0.15mm |
±0.20mm |
|
Dimensão do quadro rotativo (C×L×A) |
1200mm×600mm×70mm |
1600mm×800mm×90mm |
2000mm×1200mm×90mm |
|
Dimensão do posicionador (C×L×A) |
2000mm×1100mm ×1700mm |
2300mm×1200mm×1900mm |
2700mm×1500mm×2200mm |
|
Altura do centro rotativo do 1º eixo |
1200mm |
1350mm |
1600mm |
|
Alimentação |
Trifásico 200V ±10% 50Hz
(com transformador de isolamento) |
Trifásico 200V ±10% 50Hz
(com transformador de isolamento) |
Trifásico 200V ±10% 50Hz
(com transformador de isolamento) |
|
Grau de isolamento |
H |
H |
H |
|
Peso |
Cerca de 800kg |
Cerca de 1300kg |
Cerca de 2000kg |

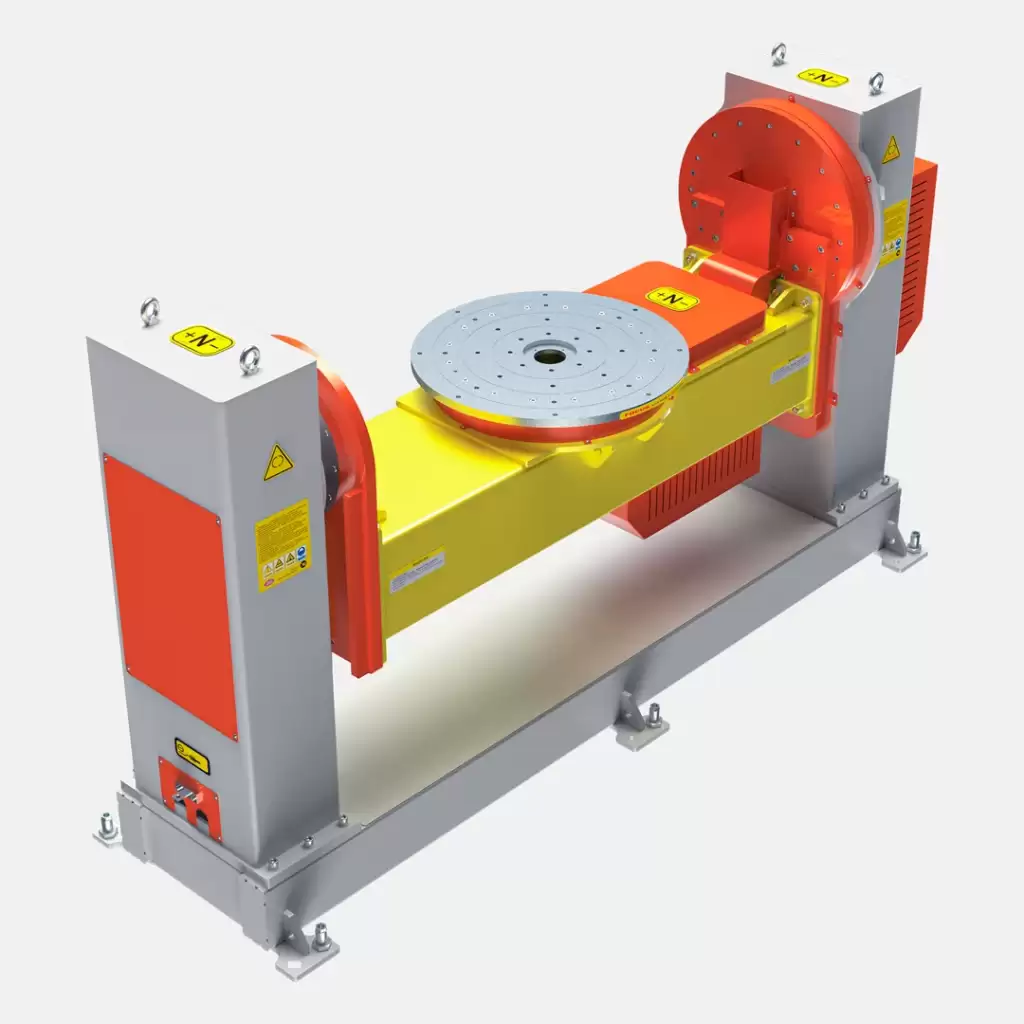

Série PSU - Posicionadores de Solda
POSICIONADOR DE SOLDA, TIPO U, 2 EIXOS
| Especificações | PSU 1000 | PSC 3000 | PSC 5000 |
|---|---|---|---|
|
Capacidade de Carga |
1000kg (até o raio R600mm
do 2º eixo) |
3000kg (até o raio R1500mm
do 2º eixo) |
5000kg (até o raio R2000mm
do 2º eixo) |
|
Raio de rotação padrão |
R600mm |
R1500mm |
R2000mm |
|
Ângulo de inclinação do 1º eixo |
±180° |
±180° |
±180° |
|
Ângulo de Rotação do Eixo 2 |
±360° |
±360° |
±360° |
|
Velocidade nominal de
inclinação do 1º eixo |
17°/S |
17°/S |
17°/S |
|
Velocidade nominal de
rotação do 2º eixo |
24°/S |
17°/S |
24°/S |
|
Precisão do Posicionamento |
±0.15mm |
±0.20mm |
±0.25mm |
|
Dimensão do posicionador (C×L×A) |
4200mm×700mm×1800mm |
5500mm×900mm×2200mm |
6500mm×1200mm×2600mm |
|
Disco Rotativo Padrão do 2º Eixo |
φ1500mm |
φ1800mm |
φ2000mm |
|
Altura do centro rotativo do 1º eixo |
1500mm |
1750mm |
2200mm |
|
Alimentação |
Trifásico 200V ±10% 50Hz
(com transformador de isolamento) |
Trifásico 200V ±10% 50Hz
(com transformador de isolamento) |
Trifásico 200V ±10% 50Hz
(com transformador de isolamento) |
|
Grau de isolamento |
H |
H |
H |
|
Peso |
Cerca de 2200kg |
Cerca de 4000kg |
Cerca de 6000kg |

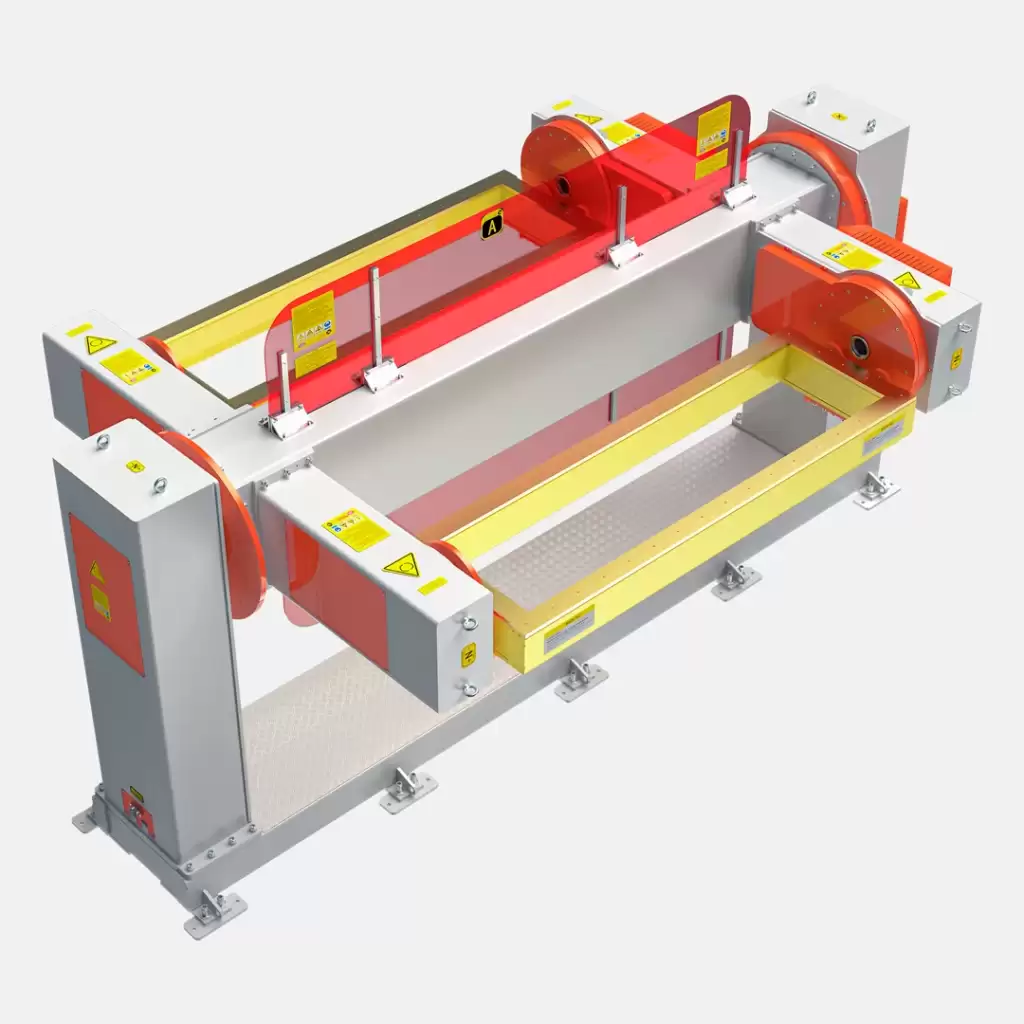

Série PSGVC - Posicionadores de Solda
POSICIONADOR DE SOLDA, GIRO VERTICAL, TIPO C, 3 EIXOS
| Especificações | PSGVC 500 | PSGVC 2000 |
|---|---|---|
|
Capacidade de Carga |
500kg+500kg (até o raio
R400mm do 2º eixo) |
2000kg+2000kg (até o raio
R800mm do 2º eixo) |
|
Raio de rotação padrão
do eixo principal |
R1200mm |
R1250mm |
|
Raio de rotação padrão do
eixo auxiliar |
R500mm |
R900mm |
|
Carga nominal permitida da
distância excêntrica |
≤150mm (altura total de
fixação ≤ 400mm) |
≤200mm (altura total de
fixação ≤ 450mm) |
|
Ângulo rotativo do 1º eixo |
±180° |
±180° |
|
Ângulo rotativo do 2º e 3º eixo |
±360° |
±360° |
|
Velocidade de rotação
nominal do 1º eixo |
50°/S |
30°/S |
|
Velocidade nominal de rotação
do 2º e 3º eixo |
70°/S |
50°/S |
|
Precisão de Posicionamento |
±0,08mm (No local de R=400mm) |
±0,15mm (No local de R=800mm) |
|
Dimensão do quadro rotativo（C×L×A） |
2200mm×800mm×90mm |
3000mm×1800mm |
|
Dimensão do posicionador（C×L×A） |
4500mm×2200mm×1850mm |
5800mm×3200mm×1900mm |
|
Altura do centro rotativo do 1º eixo |
1450mm |
1500mm |
|
Peso |
Cerca de 2800kg |
Cerca de 4500kg |
