| Especificações | RPD 50/1300BS50 | |
|---|---|---|
|
Carga Nominal |
50 kg |
|
|
Raio Máximo de Trabalho |
1300mm |
|
|
Eixos |
2 |
|
|
Precisão de posicionamento repetitivo |
±0.02mm |
|
|
Precisão de posicionamento repetitivo
do ângulo de quatro eixos |
/ |
|
|
25/305/25 |
0.1 kg |
/ |
|
1 kg |
/ |
|
|
3 kg |
/ |
|
|
6 kg |
/ |
|
|
90/400/90 |
0.1 kg |
1.1s |
|
1 kg |
/ |
|
|
3 kg |
/ |
|
|
6 kg |
1.1s |
|
|
15 kg |
1.175s |
|
|
Velocidade Máxima |
2m/s |
|
|
Fonte de Alimentação |
AC380V ± 10% de Três Fases, 50/60HZ |
|
|
Potência |
4KW |
|
|
Classificação IP |
IP54 |
|
|
Peso |
200kg |
|

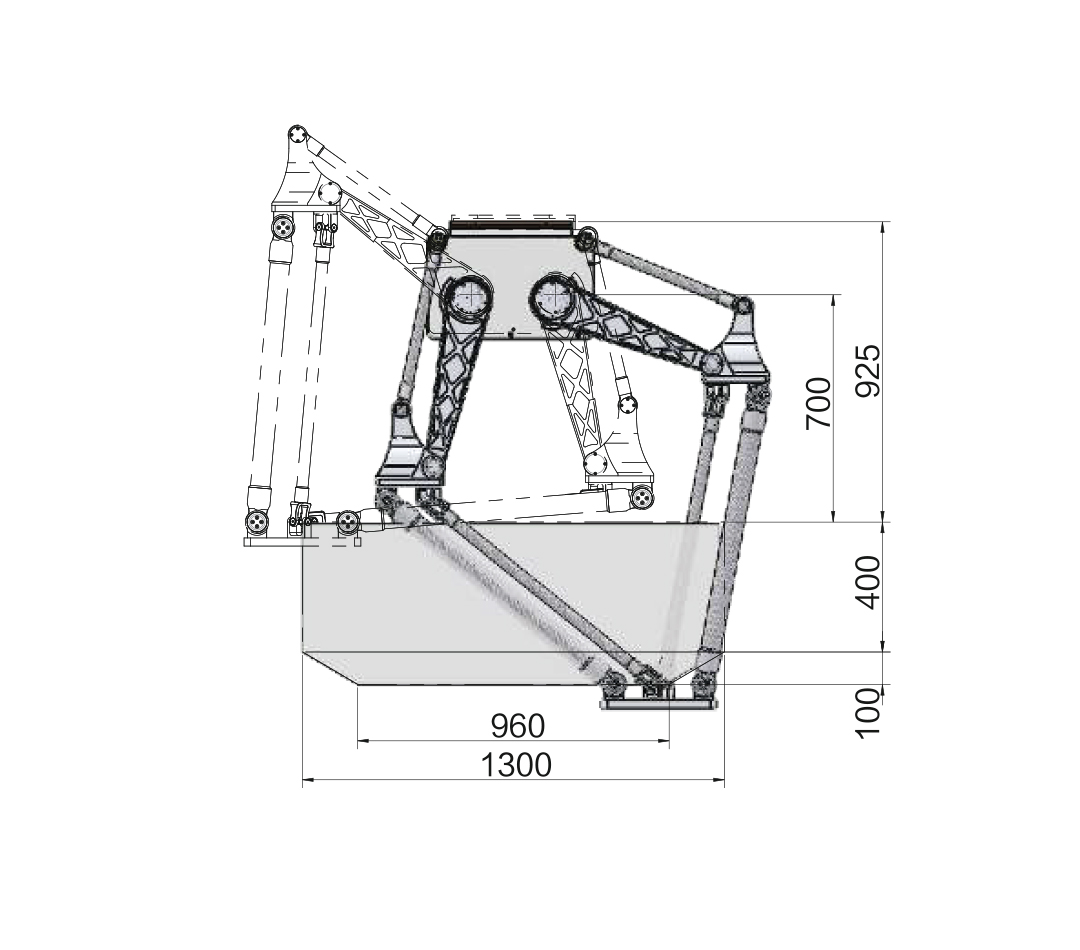

| Alcance Operacional | RPD 50/1300BS50 |
|---|---|
|
Distância do plano de instalação
ao plano superior de trabalho |
925mm |
|
Distância do centro do eixo do redutor
ao plano superior de trabalho |
700mm |
|
Altura do espaço cilíndrico de trabalho |
400mm |
|
Altura do espaço cônico de trabalho |
100mm |
|
Diâmetro cilíndrico do espaço de trabalho |
1300mm |
|
Diâmetro da ponta cônica do
espaço de trabalho |
960mm |
